Datasheet下载- 型号： MC74VHC02DTR2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74VHC02DTR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC02DTR2价格参考。ON SemiconductorMC74VHC02DTR2封装/规格：未分类， 暂无。您可以下载MC74VHC02DTR2参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC02DTR2 详细功能的应用电路图电压和使用方法及教程。

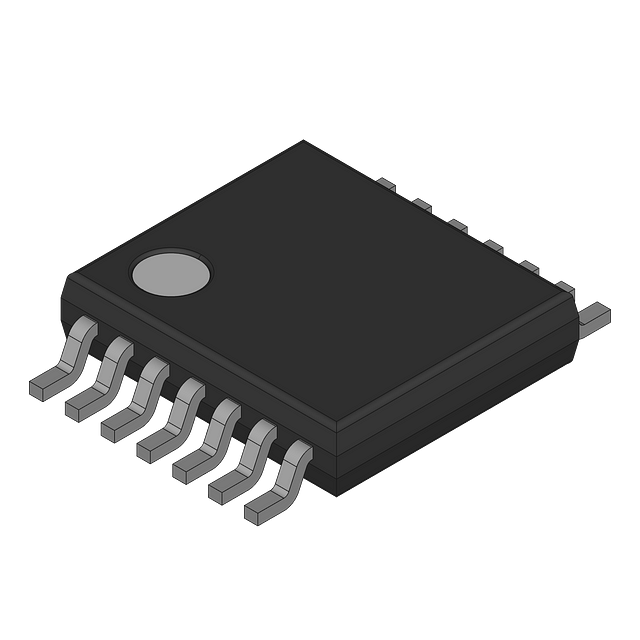

MC74VHC02DTR2 是安森美（ON Semiconductor）推出的四路双输入NOR门逻辑器件，属于高速CMOS（VHC系列），采用TSSOP-14封装。其典型应用场景包括： - 数字系统中的逻辑控制：用于实现“或非”逻辑功能，常用于使能/禁用控制、状态检测与信号仲裁，如微控制器外围电路中的中断请求合并或复位信号生成。 - 电平转换与接口匹配：支持2.0V–5.5V宽电源电压，可兼容3.3V与5V系统，在混合电压设计中充当电平转换缓冲器（需注意输入阈值特性）。 - 噪声抑制与信号整形：凭借施密特触发输入（部分VHC变体具备，但MC74VHC02标准版为普通输入；若需抗噪建议确认具体版本或选用带施密特的MC74VHC14等替代），典型应用中仍常配合RC网络作按键消抖、时钟清理或慢速信号整形。 - 便携式与低功耗设备：VHC系列具有静态电流极低（ICC典型值仅1μA @ VCC=5V）、传播延迟短（tpd≈7.5ns @ VCC=5V），适用于电池供电的IoT节点、传感器模块及手持终端中的逻辑整合。 - 工业与汽车电子：符合AEC-Q100可靠性标准（该型号有车规级版本MC74VHC02DTG，DTR2为卷带包装），可用于车载车身控制、LED驱动使能逻辑或电机驱动保护电路中的安全互锁判断。 注：DTR2后缀表示卷带包装（2500片/卷），适用于自动化贴片生产。实际选型需结合数据手册确认温度范围（工业级−40°C~+85°C）、ESD防护能力及是否满足特定EMC要求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NOR 4CH 2-INP 14-TSSOP |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MC74VHC02DTR2 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VHC |
| 不同V、最大CL时的最大传播延迟 | 7.5ns @ 5V，50pF |
| 供应商器件封装 | 14-TSSOP |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 特性 | - |
| 电压-电源 | 2 V ~ 5.5 V |
| 电流-输出高，低 | 8mA，8mA |
| 电流-静态（最大值） | 2µA |
| 电路数 | 4 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.5V |
| 逻辑电平-高 | 1.5V |
| 逻辑类型 | 或非门 |
