- 型号： MC74HCT374ADWR2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74HCT374ADWR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74HCT374ADWR2价格参考。ON SemiconductorMC74HCT374ADWR2封装/规格：未分类， 暂无。您可以下载MC74HCT374ADWR2参考资料、Datasheet数据手册功能说明书，资料中有MC74HCT374ADWR2 详细功能的应用电路图电压和使用方法及教程。
MC74HCT374ADWR2是安森美（ON Semiconductor）推出的八位D型透明锁存器/边沿触发触发器（带三态输出），属于高速CMOS逻辑系列（HCT），兼容TTL电平。其典型应用场景包括： 1. 数据缓冲与暂存：在微控制器、DSP或FPGA系统中，用作地址/数据总线的锁存与隔离，实现时序同步和驱动能力增强； 2. 时序控制电路：在工业控制、通信设备中，配合时钟信号对并行数据进行采样与保持，确保数据在特定时钟边沿（上升沿）可靠锁存； 3. 总线接口设计：利用其三态输出（OE控制），可多片级联构成双向或单向数据总线收发器，支持共享总线架构（如ISA、PCI局部总线扩展等）； 4. LED/LCD驱动与显示控制：用于锁存显示数据或段码，在扫描式显示系统中提供稳定输出，减少主控IO负担； 5. 测试与测量设备：在数字信号采集卡、逻辑分析仪前端，作为输入数据的同步采样单元，提升抗干扰与时序一致性。 该器件工作电压为4.5–5.5 V，具备高噪声容限（HCT特性）、低功耗及-40°C至+85°C宽温工业级工作范围，适用于对可靠性与时序精度要求较高的嵌入式与工业电子系统。封装为SOIC-20（DWR2为卷带包装），便于自动化贴装。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20SOIC |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

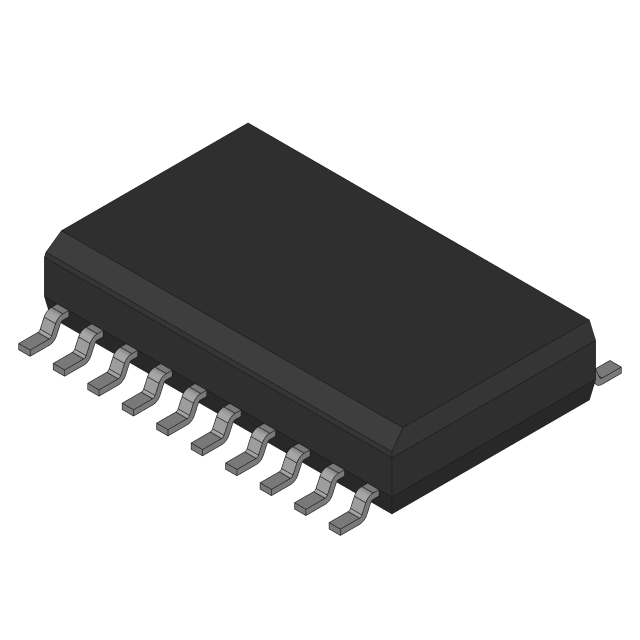

| 产品图片 |
|
| 产品型号 | MC74HCT374ADWR2 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74HCT |
| 不同V、最大CL时的最大传播延迟 | 31ns @ 5V， 50pF |
| 元件数 | 1 |
| 其它名称 | MC74HCT374ADWOSCT |
| 功能 | 标准 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 1 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 6mA，6mA |
| 电流-静态 | 4µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 10pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 30MHz |
