Datasheet下载- 型号： MBRF10H100-E3/45
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MBRF10H100-E3/45由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MBRF10H100-E3/45价格参考。VishayMBRF10H100-E3/45封装/规格：未分类， 暂无。您可以下载MBRF10H100-E3/45参考资料、Datasheet数据手册功能说明书，资料中有MBRF10H100-E3/45 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division生产的MBRF10H100-E3/45是一款肖特基势垒整流二极管，属于单整流器二极管类别。该器件采用高效、低功耗设计，广泛应用于对效率和散热性能要求较高的电力电子系统中。 典型应用场景包括：开关电源（SMPS），常用于计算机、服务器、通信设备和工业电源中，作为输出整流元件，因其低正向压降（约0.52V）可显著减少导通损耗，提高整体能效；直流-直流转换器（DC-DC Converter），适用于高密度电源模块，有助于实现小型化与高效率；不间断电源（UPS）和逆变器系统中，用于提升能量转换效率并降低温升；此外，也适用于电池充电管理电路和太阳能光伏系统中的防反接与整流功能。 MBRF10H100-E3/45具有10A平均整流电流和100V反向重复电压，采用TO-220AB封装，具备良好的热传导性能，适合安装散热片以应对大电流工作环境。其高浪涌电流承受能力（IFSM达150A）使其在面对瞬态负载变化或启动冲击时仍保持稳定可靠。 由于符合RoHS标准并采用无铅设计，该器件也适用于对环保要求较高的工业与消费类电子产品。综合来看，MBRF10H100-E3/45特别适用于高效率、高可靠性电源系统，在通信电源、工业控制、新能源等领域具有广泛应用价值。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SCHOTTKY 100V 10A ITO220AC肖特基二极管与整流器 100 Volt 10A Single 250 Amp IFSM |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

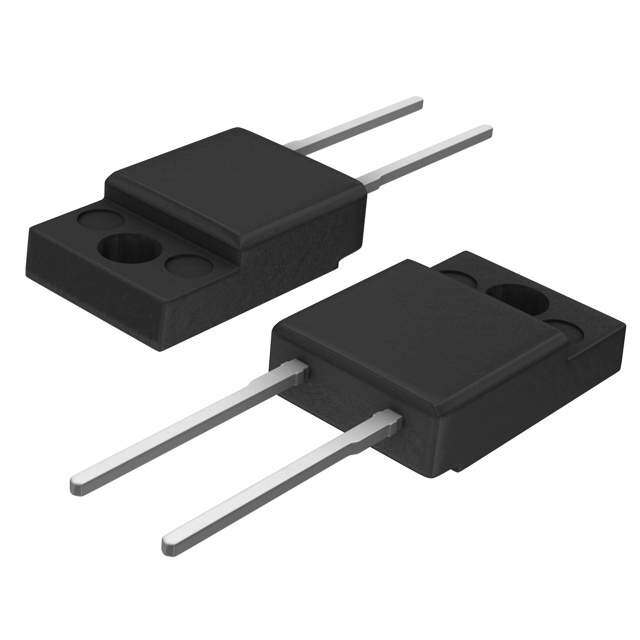

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,肖特基二极管与整流器,Vishay Semiconductors MBRF10H100-E3/45- |
| 数据手册 | |
| 产品型号 | MBRF10H100-E3/45MBRF10H100-E3/45 |
| 不同If时的电压-正向(Vf) | 770mV @ 10A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 4.5µA @ 100V |
| 二极管类型 | 肖特基 |
| 产品 | Schottky Rectifiers |
| 产品种类 | 肖特基二极管与整流器 |
| 供应商器件封装 | ITO-220AC |
| 其它名称 | MBRF10H100-E3/45-ND |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-2 全封装，隔离接片 |
| 封装/箱体 | TO-220-2 FP |
| 峰值反向电压 | 100 V |
| 工作温度-结 | -65°C ~ 175°C |
| 工作温度范围 | - 65 C to + 175 C |
| 工厂包装数量 | 1000 |
| 技术 | Silicon |
| 最大反向漏泄电流 | 4.5 uA |
| 最大工作温度 | + 175 C |
| 最大浪涌电流 | 250 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 1,000 |
| 正向电压下降 | 0.88 V at 20 A |
| 正向连续电流 | 10 A |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 10A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
| 配置 | Single |
