Datasheet下载- 型号： MBR2535CT-E3/45
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MBR2535CT-E3/45由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MBR2535CT-E3/45价格参考。VishayMBR2535CT-E3/45封装/规格：未分类， 暂无。您可以下载MBR2535CT-E3/45参考资料、Datasheet数据手册功能说明书，资料中有MBR2535CT-E3/45 详细功能的应用电路图电压和使用方法及教程。

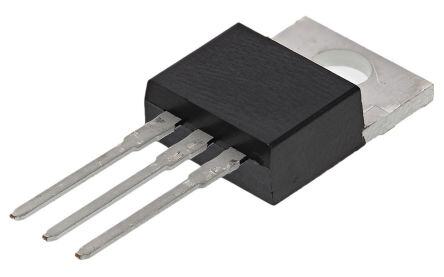

MBR2535CT-E3/45是Vishay Semiconductor Diodes Division生产的一款肖特基势垒二极管阵列，属于二极管-整流器-阵列类别。该器件采用TO-220AC封装，具有双共阴极结构，最大平均整流电流为25A，反向重复峰值电压为35V，正向压降低至约0.52V（典型值），具备高效率和低功耗特性。 其主要应用场景包括开关电源（SMPS）、DC-DC转换器、逆变器、电源适配器和电池充电系统等。由于其低正向压降和高电流能力，特别适用于需要高效能量转换的中低电压直流电源系统。此外，该器件还广泛用于工业电源、通信设备电源模块以及消费类电子产品中的功率整流环节。 MBR2535CT-E3/45具备良好的热稳定性和可靠性，符合RoHS环保标准，并通过了无卤素认证，适合在对环保和安全要求较高的产品中使用。其TO-220封装便于安装散热片，适用于中高功率应用环境下的散热管理。总体而言，该型号适用于追求高效率、小体积和高可靠性的电源整流设计场景。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SCHOTTKY 35V 15A TO220AB肖特基二极管与整流器 25 Amp 35 Volt |
| 产品分类 | 二极管，整流器 - 阵列分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,肖特基二极管与整流器,Vishay Semiconductors MBR2535CT-E3/45- |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | MBR2535CT-E3/45MBR2535CT-E3/45 |
| 不同If时的电压-正向(Vf) | 820mV @ 30A |
| 不同 Vr时的电流-反向漏电流 | 200µA @ 35V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品 | Schottky Rectifiers |
| 产品种类 | 肖特基二极管与整流器 |
| 供应商器件封装 | TO-220AB |
| 其它名称 | MBR2535CTE345 |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 峰值反向电压 | 35 V |
| 工作温度范围 | - 65 C to + 150 C |
| 工厂包装数量 | 1000 |
| 技术 | Silicon |
| 最大反向漏泄电流 | 200 uA |
| 最大工作温度 | + 150 C |
| 最大浪涌电流 | 150 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 50 |
| 正向电压下降 | 0.82 V |
| 正向连续电流 | 30 A |
| 热阻 | 1.5°C/W Jc |
| 电压-DC反向(Vr)（最大值） | 35V |
| 电流-平均整流(Io)（每二极管） | 15A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
| 配置 | Dual Common Cathode |
