Datasheet下载- 型号： LV8735V-MPB-H
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LV8735V-MPB-H由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LV8735V-MPB-H价格参考。ON SemiconductorLV8735V-MPB-H封装/规格：未分类， 暂无。您可以下载LV8735V-MPB-H参考资料、Datasheet数据手册功能说明书，资料中有LV8735V-MPB-H 详细功能的应用电路图电压和使用方法及教程。
LV8735V-MPB-H 是安森美（ON Semiconductor）推出的高性能步进电机驱动器IC，属于PMIC（电源管理集成电路）中的电机驱动器/控制器类别。该芯片采用PWM恒流控制，集成双H桥驱动电路，支持最大40V电源电压和±2.5A输出电流（峰值），内置电流检测、热关断、欠压锁定及过流保护等多重安全机制。 典型应用场景包括： - 办公自动化设备：如打印机、扫描仪、复印机中的纸张输送、打印头定位等精密步进控制； - 工业自动化：CNC设备、小型PLC模块、自动阀门调节、线性执行器等对位置精度与响应速度要求较高的场合； - 消费电子与家用电器：智能家电（如高端冰箱风门控制、空气净化器导风板调节）、机器人关节驱动、3D打印机X/Y/Z轴驱动； - 医疗设备：便携式输液泵、分析仪器样品台位移控制等需低振动、静音运行的场景（支持微步细分，最高1/32步进）。 其封装为HTSSOP-28（带散热焊盘），具备高集成度与小尺寸优势，可显著简化外围电路设计，降低系统BOM成本与PCB面积。适用于需中等功率、高可靠性及良好热性能的直流供电步进电机控制系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MOTOR DRIVER PAR 44SSOP马达/运动/点火控制器和驱动器 |
| 产品分类 | PMIC - 电机, 电桥式驱动器集成电路 - IC |
| 品牌 | ON Semiconductor |
| 产品手册 | |

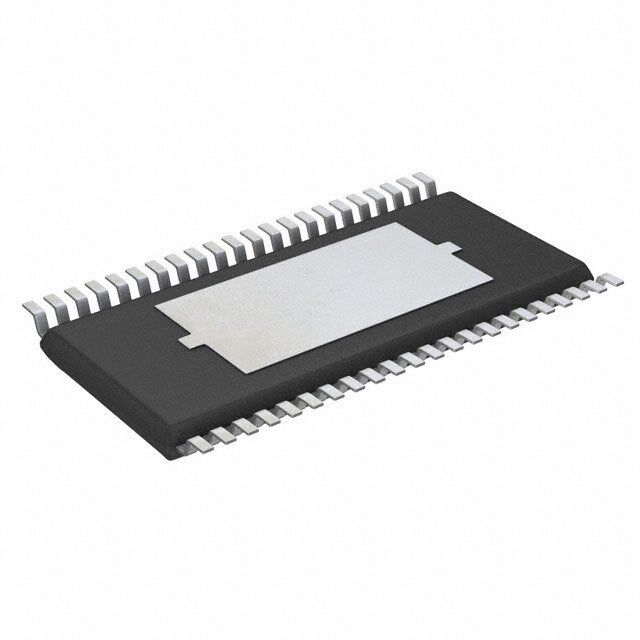

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,马达/运动/点火控制器和驱动器,ON Semiconductor LV8735V-MPB-H- |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | 点击此处下载产品Datasheethttp://www.onsemi.com/PowerSolutions/product.do?id=LV8735V&pdf |
| 产品型号 | LV8735V-MPB-H |
| 产品 | Stepper Motor Controllers / Drivers |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26221http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26174http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26264 |
| 产品种类 | 马达/运动/点火控制器和驱动器 |
| 供应商器件封装 | 44-SSOPK |
| 其它名称 | LV8735V-MPB-HOS |
| 功能 | 驱动器 - 全集成，控制和功率级 |
| 包装 | 管件 |
| 商标 | ON Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装/外壳 | 44-LSSOP（0.220"，5.60mm 宽）裸焊盘 |
| 封装/箱体 | SSOP-44 |
| 工作温度 | - 20 C to + 85 C |
| 工作电源电压 | 9 V to 32 V |
| 工厂包装数量 | 30 |
| 应用 | 通用 |
| 接口 | 并联 |
| 标准包装 | 30 |
| 电压-电源 | 0 V ~ 5.5 V |
| 电压-负载 | 9 V ~ 32 V |
| 电机类型-AC，DC | 有刷直流 |
| 电机类型-步进 | 双极性 |
| 电流-输出 | 1A |
| 电源电流 | 3.2 mA |
| 类型 | Constant Current Drivers |
| 系列 | LV8735V |
| 负载电压 | 9 V to 32 V |
| 输出电流 | 1 A |
| 输出端数量 | 1 |
| 输出配置 | 全 H 桥，（2） 双 |
