Datasheet下载- 型号： LM3559TLE/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LM3559TLE/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LM3559TLE/NOPB价格参考。Texas InstrumentsLM3559TLE/NOPB封装/规格：未分类， 暂无。您可以下载LM3559TLE/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LM3559TLE/NOPB 详细功能的应用电路图电压和使用方法及教程。
LM3559TLE/NOPB 是德州仪器（Texas Instruments）推出的双路、高效率、同步升压型LED驱动器，专为手机/智能终端的前置（Front-facing）闪光灯与背光应用优化。其典型应用场景包括： - 智能手机前置双LED闪光灯：支持独立电流控制的两路白光LED，可实现低亮度常亮（如视频通话补光）与高亮度脉冲闪光（如自拍补光），满足Android CTS对闪光灯亮度、响应时间及色温一致性的要求； - 紧凑型便携设备：采用2.5mm × 2.5mm DSBGA封装，集成同步整流升压转换器（效率达90%以上）与I²C接口，节省PCB面积，适用于超薄手机、平板及折叠屏设备； - 智能调光与保护功能应用：支持I²C动态调节每路LED电流（0–400mA，128级分辨率）、PWM调光、过压/过温/LED开路/短路保护，适配多场景AI摄影算法（如HDR闪光协同、人像虚化补光）； - 低噪声系统集成：工作频率固定为2MHz，避免干扰摄像头CMOS传感器，符合EMI敏感设计需求。 该器件不适用于大功率照明或通用背光驱动，核心价值在于高集成度、小尺寸与精准双通道控制，广泛应用于中高端移动终端的影像增强系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)光电子产品 |
| 描述 | IC LED DRVR FLASH 16USMDLED照明驱动器 Synchronous Boost Flash Driver with Dual 900 mA High Side Current Sources (1.8A Total Flash Current 16-DSBGA -40 to 85 |
| 产品分类 | PMIC - LED 驱动器LED照明 |
| 品牌 | Texas Instruments |
| 产品手册 | |

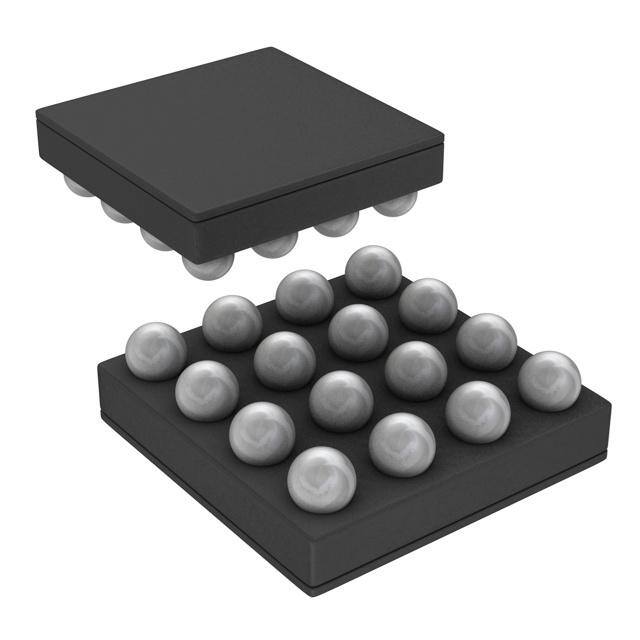

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | LED照明电子器件,LED照明驱动器,Texas Instruments LM3559TLE/NOPB- |
| 数据手册 | |
| 产品型号 | LM3559TLE/NOPB |
| PCN组件/产地 | |
| 产品种类 | LED照明驱动器 |
| 供应商器件封装 | 16-uSMD |
| 其它名称 | 296-35176-6 |
| 内部驱动器 | 是 |
| 包装 | Digi-Reel® |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 16-WFBGA |
| 封装/箱体 | DSBGA-16 |
| 工作温度 | -40°C ~ 85°C |
| 工作频率 | 2 MHz |
| 工厂包装数量 | 250 |
| 恒压 | - |
| 恒流 | 是 |
| 拓扑 | 高端，PWM，升压（升压） |
| 拓扑结构 | Boost |
| 最大工作温度 | + 85 C |
| 最大电源电流 | 0.75 mA |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压-电源 | 2.5 V ~ 5.5 V |
| 电压-输出 | 5V |
| 类型 | Inductive |
| 类型-初级 | 闪灯/白光 |
| 类型-次级 | 白色 LED |
| 系列 | LM3559 |
| 输入电压 | 2.5 V to 5.5 V |
| 输出数 | 2 |
| 输出电流 | 1.8 mA |
| 输出端数量 | 2 Output |
| 输出类型 | Current Mode |
| 频率 | 1.8MHz ~ 2.2MHz |
