Datasheet下载- 型号： LM2751SD-A
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LM2751SD-A由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LM2751SD-A价格参考。Texas InstrumentsLM2751SD-A封装/规格：未分类， 暂无。您可以下载LM2751SD-A参考资料、Datasheet数据手册功能说明书，资料中有LM2751SD-A 详细功能的应用电路图电压和使用方法及教程。
LM2751SD-A（Texas Instruments）是一款专为白光LED背光设计的升压型DC-DC LED驱动器，采用6引脚WSON封装，集成开关MOSFET与内部补偿电路。其典型应用场景包括：中小尺寸LCD显示屏的背光驱动，如便携式导航设备、工业HMI人机界面、POS终端、智能仪表、车载信息娱乐系统中的副屏/小尺寸中控屏等；适用于单节锂电（2.7–5.5 V输入）供电系统，可高效驱动4–6颗串联白光LED（输出电压最高达24 V），支持100%占空比，适应电池低压状态下的稳定亮度输出。该器件通过外部电阻设定恒流值（典型20 mA/LED），并具备PWM调光接口（支持200 Hz–20 kHz），实现无频闪、高对比度亮度调节；内置过压、过热及LED开路/短路保护，提升系统可靠性。因其高集成度与小尺寸封装，特别适合空间受限、需低BOM成本与快速开发的嵌入式显示应用。不适用于大电流（>30 mA/LED）或高分辨率多区调光场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC LED DRIVR WHITE BCKLGT 10WSON |
| 产品分类 | PMIC - LED 驱动器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

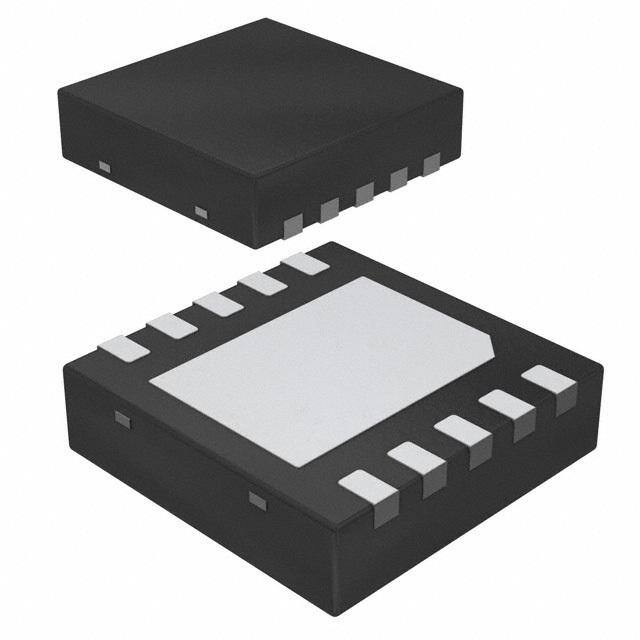

| 产品图片 |
|
| 产品型号 | LM2751SD-A |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 10-WSON （3x3） |
| 其它名称 | LM2751SD-ADKR |
| 内部驱动器 | 是 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 10-WFDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 恒压 | - |
| 恒流 | - |
| 拓扑 | PWM，切换式电容器（充电泵） |
| 标准包装 | 1 |
| 电压-电源 | 2.8 V ~ 5.5 V |
| 电压-输出 | 5V |
| 类型-初级 | 背光 |
| 类型-次级 | 白色 LED |
| 输出数 | 1 |
| 频率 | 可调节/可选择 |
