Datasheet下载- 型号： LHL08TB3R3M
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LHL08TB3R3M由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LHL08TB3R3M价格参考。TAIYO YUDEN-XENTEKLHL08TB3R3M封装/规格：未分类， 暂无。您可以下载LHL08TB3R3M参考资料、Datasheet数据手册功能说明书，资料中有LHL08TB3R3M 详细功能的应用电路图电压和使用方法及教程。
Taiyo Yuden（太阳诱电）LHL08TB3R3M是一款高性能贴片功率电感器，属固定电感器类别。其标称电感值为3.3μH（±20%），额定电流达5.5A（DC），具备低直流电阻（典型值仅22mΩ）、高饱和电流及优异的温度稳定性（工作温度范围–40℃～+125℃），采用屏蔽式磁芯结构，EMI抑制能力强。 该器件主要应用于中大功率DC-DC转换场景，尤其适配于： 1. 服务器/通信设备电源模块：为FPGA、ASIC、CPU核心供电的POL（Point-of-Load）降压电路，满足高效率、低纹波与快速瞬态响应需求； 2. 工业控制电源：PLC、变频器及嵌入式系统中的DC/DC稳压级，耐受宽温与振动环境； 3. 汽车电子（符合AEC-Q200基础要求，需结合具体认证版本确认）：车载信息娱乐系统、ADAS电源管理单元等非安全关键类中等功率供电； 4. 高端消费电子：如游戏主机主板、高性能笔记本电脑的主电源轨滤波与储能环节。 其紧凑的8.0×8.0×4.0mm（L×W×H）封装和高可靠性，使其在空间受限且对能效、热性能要求严苛的应用中具有显著优势。实际选用时需结合电路拓扑、开关频率（推荐适用于300kHz–2MHz范围）及PCB散热设计进行综合评估。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 21 毫欧最大 |
| 描述 | INDUCTOR 3.3UH 3.2A RADIAL固定电感器 INDCTR RADIAL STD 3.3uH 20% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | |

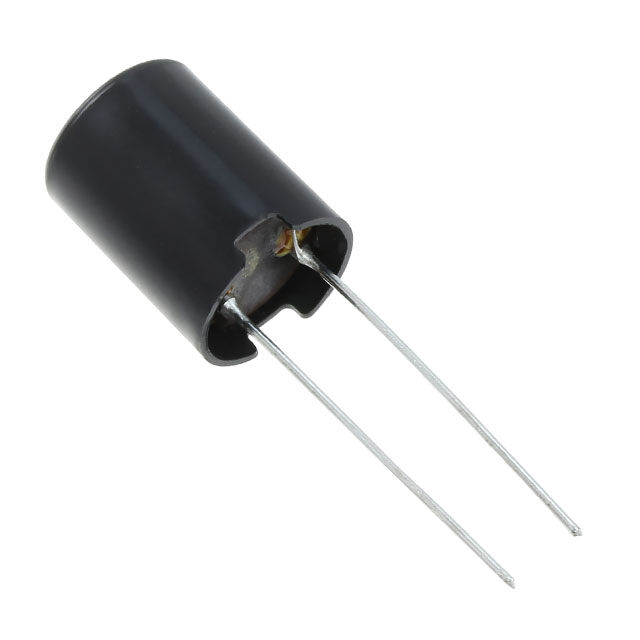

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden LHL08TB3R3MLH |
| 数据手册 | |
| 产品型号 | LHL08TB3R3M |
| Q最小值 | 40 |
| 不同频率时的Q值 | 40 @ 7.96MHz |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | LH LH L 08TB3R3M |
| 包装 | 托盘 |
| 商标 | Taiyo Yuden |
| 外壳直径 | 9 mm |
| 外壳长度 | 9.5 mm |
| 大小/尺寸 | 0.354" 直径（9.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装 | Ammo Pack |
| 封装/外壳 | 径向 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 105°C |
| 工作温度范围 | - 25 C to + 105 C |
| 工厂包装数量 | 1000 |
| 最大直流电流 | 3.2 A |
| 最大直流电阻 | 21 mOhms |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,000 |
| 电感 | 3.3 uH |
| 电流-饱和值 | - |
| 端接类型 | Radial |
| 类型 | - |
| 系列 | LHL |
| 自谐振频率 | 41 MHz |
| 频率-测试 | 7.96MHz |
| 频率-自谐振 | 41MHz |
| 额定电流 | 3.2A |
| 高度-安装（最大值） | 0.374"（9.50mm） |
