Datasheet下载- 型号： LB1830M-TE-L-E
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LB1830M-TE-L-E由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LB1830M-TE-L-E价格参考。ON SemiconductorLB1830M-TE-L-E封装/规格：未分类， 暂无。您可以下载LB1830M-TE-L-E参考资料、Datasheet数据手册功能说明书，资料中有LB1830M-TE-L-E 详细功能的应用电路图电压和使用方法及教程。
LB1830M-TE-L-E 是安森美（ON Semiconductor）推出的双通道H桥电机驱动器，主要用于小型直流有刷电机的正反转与PWM调速控制。其典型应用场景包括： - 办公自动化设备：如打印机、扫描仪、复印机中的进纸/出纸辊、扫描头移动机构等； - 家用电器：智能窗帘电机、电动剃须刀、电动牙刷、小型风扇及空气净化器风门驱动； - 消费电子与玩具：遥控车、教育机器人（如Arduino或Raspberry Pi扩展板配套驱动）、智能小家电的微型执行机构； - 工业与医疗辅助设备：便携式医疗仪器（如输液泵、采样臂）、小型自动售货机货道驱动、POS终端打印头定位等。 该芯片集成双H桥、内置续流二极管、过热/过流保护，支持宽输入电压（2.5 V–16 V），逻辑电平兼容3.3 V/5 V MCU，封装为紧凑的16引脚SOIC，适合空间受限、成本敏感且需可靠双向驱动的低功耗应用（单通道持续输出电流达0.5 A）。不适用于大功率或无刷电机（BLDC）驱动。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MOTOR DRIVER PAR MFP10S |
| 产品分类 | PMIC - 电机, 电桥式驱动器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

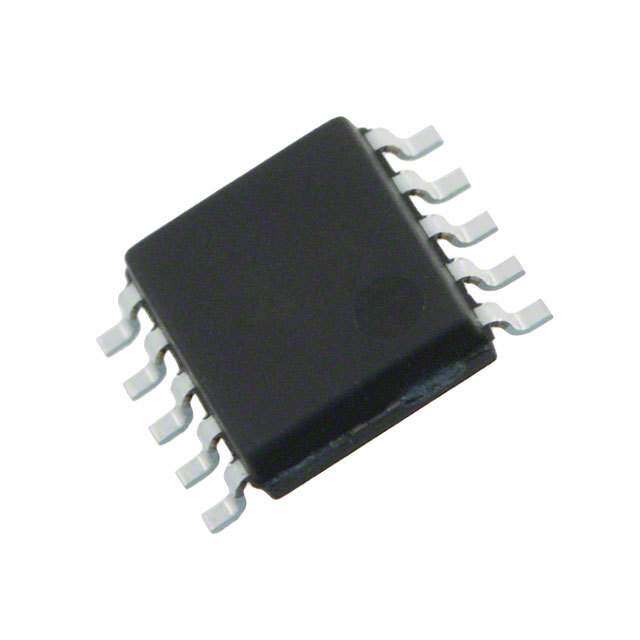

| 产品图片 |
|
| 产品型号 | LB1830M-TE-L-E |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | MFP10S |
| 功能 | 驱动器 - 全集成，控制和功率级 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 10-LSOP（0.173"，4.40mm 宽） |
| 工作温度 | -20°C ~ 80°C |
| 应用 | 电池供电 |
| 接口 | 并联 |
| 标准包装 | 1,000 |
| 电压-电源 | 3 V ~ 9 V |
| 电压-负载 | 3 V ~ 9 V |
| 电机类型-AC，DC | 有刷直流 |
| 电机类型-步进 | - |
| 电流-输出 | 500mA |
| 输出配置 | 全 H 桥，（1） 单 |
