| 参数 |
数值 |
| 产品目录 |
隔离器半导体 |
| 描述 |
OPTOCOUPLER TRIAC OUT 600V 6DIP三极与 SCR 输出光电耦合器 Phototriac Output Very Low Input Curr |
| 产品分类 |
光隔离器 - 三端双向可控硅,SCR输出集成电路 - IC |
| 品牌 |
Vishay SemiconductorsVishay Semiconductor Opto Division |
| 产品手册 |
http://www.vishay.com/doc?83630 |

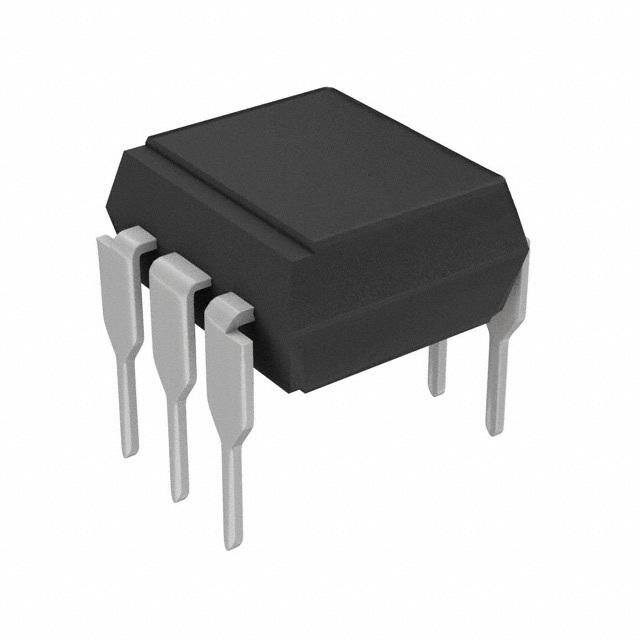

| 产品图片 |

|
| rohs |
符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 |
光耦合器/光电耦合器,三极与 SCR 输出光电耦合器,Vishay Semiconductors IL4216- |
| 数据手册 |
点击此处下载产品Datasheet |
| 产品型号 |
IL4216IL4216 |
| 产品培训模块 |
http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25102 |
| 产品目录绘图 |

|
| 产品目录页面 |
点击此处下载产品Datasheet |
| 产品种类 |
Optocouplers |
| 供应商器件封装 |
6-DIP |
| 关断状态下输出电压-VDRM |
650 V |
| 其它名称 |
751-1303-5 IL4216GI IL4216GI-ND
|
| 功率耗散 |
300 mW |
| 包装 |
管件 |
| 商标 |
Vishay Semiconductors |
| 安装类型 |
通孔 |
| 封装 |
Tube |
| 封装/外壳 |
6-DIP(0.300",7.62mm) |
| 封装/箱体 |
PDIP-6 |
| 工厂包装数量 |
2000 |
| 最大工作温度 |
+ 100 C |
| 最大触发电流 |
1.3 mA |
| 最大连续输出电流 |
300 mA |
| 最小工作温度 |
- 55 C |
| 标准包装 |
2,000 |
| 正向电压 |
1.3 V |
| 正向电流 |
60 mA |
| 每芯片的通道数量 |
1 Channel |
| 电压-断态 |
600V |
| 电压-正向(Vf)(典型值) |
1.3V |
| 电压-隔离 |
5300Vrms |
| 电流-DC正向(If) |
60mA |
| 电流-保持(Ih) |
65µA |
| 电流-栅极触发(Igt)(最大值) |
700µA |
| 电流-输出/通道 |
300mA |
| 电流-通态(It(RMS))(最大值) |
300mA |
| 绝缘电压 |
5300 Vrms |
| 认可 |
BSI, cUR, FIMKO, UR |
| 输出类型 |
交流标准三端双向可控硅开关AC |
| 输出设备 |
PhotoTriac |
| 通道数 |
1 |
| 零交叉电路 |
Without Zero-Crossing Circuit |
