Datasheet下载- 型号： HPL1005-1N0
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供HPL1005-1N0由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 HPL1005-1N0价格参考。SUSUMU INTERNATIONALHPL1005-1N0封装/规格：未分类， 暂无。您可以下载HPL1005-1N0参考资料、Datasheet数据手册功能说明书，资料中有HPL1005-1N0 详细功能的应用电路图电压和使用方法及教程。
Susumu HPL1005-1N0 是一款超小型、高Q值、低直流电阻（DCR）的固定绕线电感器，尺寸仅为1.0×0.5×0.5 mm（0402英寸封装），标称电感值为1.0 nH（±0.3nH高精度），适用于高频射频电路。其主要应用场景包括： 1. 5G/毫米波前端模块：作为匹配网络或谐振回路中的微调电感，用于24–40 GHz频段的功率放大器（PA）、低噪声放大器（LNA）和开关电路，发挥其低损耗、高自谐振频率（SRF > 20 GHz）优势； 2. Wi-Fi 6E/7与蓝牙UWB设备：在6 GHz频段射频收发链路中实现阻抗匹配与滤波，提升信号完整性； 3. 智能手机与可穿戴设备：集成于紧凑型天线调谐模块（Antenna Tuning Module, ATM）或RFM（RF Module）中，支持多频段动态匹配； 4. 高频DC-DC转换器（如GaN/SiC驱动电路）：在MHz级开关电源的栅极驱动路径中提供高频滤波与去耦。 该器件采用铁氧体磁芯与金镀层端子，具备优异的温度稳定性（-55℃～+125℃）和抗跌落可靠性，满足AEC-Q200车载射频模块的严苛要求（部分版本通过认证）。因其1nH极小值及高精度，常用于需精细相位/频率校准的关键节点，不可被普通厚膜或薄膜电感替代。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 30 毫欧最大 |
| 描述 | INDUCTOR 1.0NH +/-0.2NH 0402 |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |

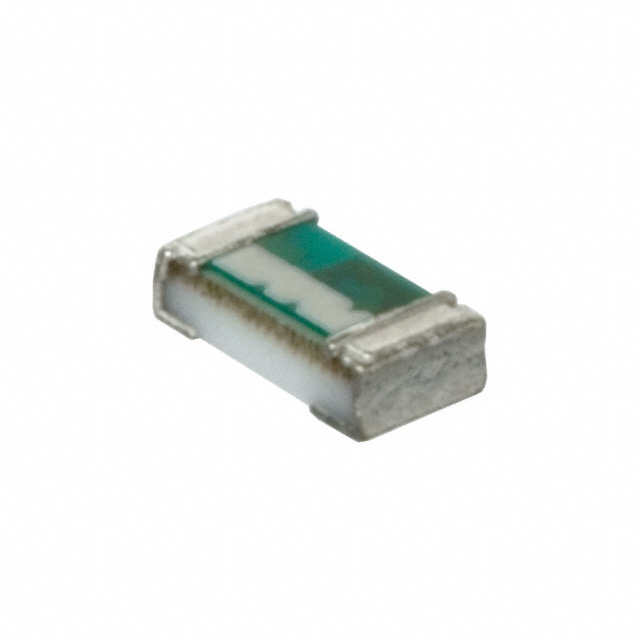

| 产品图片 |
|
| 产品型号 | HPL1005-1N0 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | HPL |
| 不同频率时的Q值 | 15 @ 300MHz |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 0402（1005 公制） |
| 其它名称 | 408-1000-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.039" 长 x 0.020" 宽（1.00mm x 0.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±0.2nH |
| 封装/外壳 | 0402（1005 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 电感 | 1nH |
| 电流-饱和值 | - |
| 类型 | 薄膜 |
| 频率-测试 | 300MHz |
| 频率-自谐振 | 7GHz |
| 额定电流 | 1.8A |
| 高度-安装（最大值） | 0.013"（0.33mm） |
