Datasheet下载- 型号： FOD2711SV
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FOD2711SV由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FOD2711SV价格参考。Fairchild SemiconductorFOD2711SV封装/规格：未分类， 暂无。您可以下载FOD2711SV参考资料、Datasheet数据手册功能说明书，资料中有FOD2711SV 详细功能的应用电路图电压和使用方法及教程。
FOD2711SV（ON Semiconductor）是一款高速、高隔离电压（5000 VRMS）的光耦合器，采用晶体管输出（光电晶体管型），具备高共模抑制比（CMR）、低传播延迟（典型值0.5 µs）及宽工作温度范围（–40°C 至 +100°C）。其典型应用场景包括： 1. 工业自动化控制：用于PLC输入/输出模块中，隔离微控制器与高压/大电流现场设备（如继电器、电磁阀、电机驱动器），防止噪声干扰和地电位差损坏低压电路。 2. 开关电源反馈环路：在AC-DC或DC-DC隔离电源中，配合TL431等基准源构成次级侧电压反馈回路，实现精确稳压与电气隔离，满足安规（如UL、IEC 60950/62368）要求。 3. 变频器与逆变器驱动隔离：隔离MCU PWM信号与IGBT/MOSFET栅极驱动电路，提升系统抗干扰能力与安全性，尤其适用于电机控制、光伏逆变等高噪声环境。 4. 医疗设备与测试仪器：在需满足严格隔离与EMI要求的场合（如病人监护仪、数据采集系统），提供安全信号传输，保障患者与操作人员电气安全。 5. 通信接口隔离：用于RS-232/RS-485等总线接口的信号隔离，抑制地环路噪声，提升通信可靠性。 该器件不适用于需要线性模拟传输或高速数字通信（如USB、CAN）的场景，因其为非线性晶体管输出，且带宽有限；若需更高速度或逻辑兼容输出，应选用高速逻辑门光耦（如FOD8012）或数字隔离器。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV TRANSISTOR 8SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

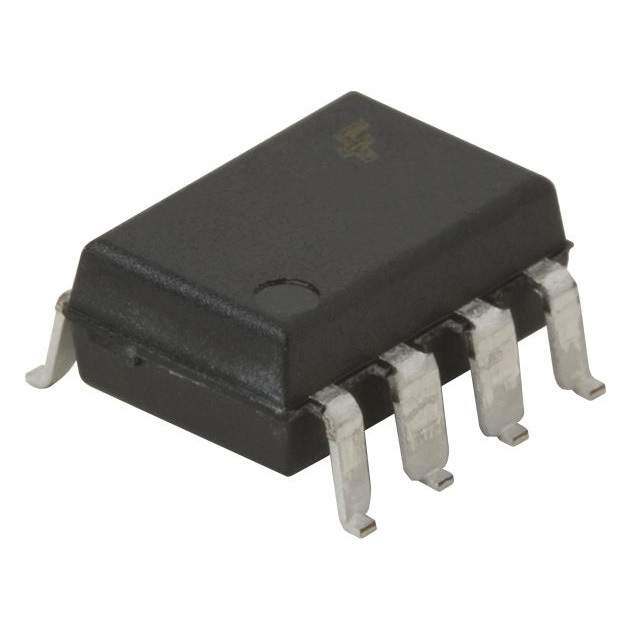

| 产品图片 |
|
| 产品型号 | FOD2711SV |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | 8-SMD |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-SMD，鸥翼型 |
| 工作温度 | -40°C ~ 85°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1,000 |
| 电压-正向(Vf)（典型值） | 1.5V （最小值） |
| 电压-输出（最大值） | 30V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | - |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 200% @ 10mA |
| 电流传输比（最小值） | 100% @ 10mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
