Datasheet下载- 型号： FOD270LSD
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FOD270LSD由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FOD270LSD价格参考。Fairchild SemiconductorFOD270LSD封装/规格：未分类， 暂无。您可以下载FOD270LSD参考资料、Datasheet数据手册功能说明书，资料中有FOD270LSD 详细功能的应用电路图电压和使用方法及教程。
FOD270LSD 是安森美（ON Semiconductor）推出的高性能光隔离器，属于晶体管输出型光电耦合器（Phototransistor Output Optocoupler），采用SOIC-8封装，具备高隔离电压（Viso = 5000 Vrms）、高共模抑制比（CMR ≥ 15 kV/μs）及宽工作温度范围（–40°C 至 +110°C）。其典型应用场景包括： 1. 工业自动化控制：用于PLC输入/输出模块中，隔离微控制器与高压/大电流现场设备（如继电器、电磁阀、电机驱动器），防止噪声干扰和地电位差损坏低压电路。 2. 开关电源反馈回路：在AC-DC或DC-DC隔离电源中，配合TL431等基准源构成次级侧电压反馈通路，实现精确稳压与电气隔离，满足安规要求（如UL、CSA、IEC60747-5-2）。 3. 电机驱动与逆变器保护：隔离MCU PWM信号至IGBT/MOSFET栅极驱动电路，同时提供故障信号（如过流、过温）的隔离反馈，提升系统可靠性。 4. 医疗与测试设备：在需高隔离等级和低漏电流的场合（如病人监护仪、绝缘耐压测试仪），保障人身安全与信号完整性。 5. 通信接口隔离：用于RS-232/RS-485接口的信号隔离，抑制长线传输引入的共模噪声与浪涌。 该器件具有高CTR（电流传输比，典型值100% @ IF=10 mA）、快速响应（tPHL/tPLH ≈ 5 μs），适用于中速数字信号隔离，不适用于高速数据通信（如USB、CAN）。设计时需注意LED限流电阻选型及输出端上拉电阻匹配，以确保可靠开关特性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 5KV DARL W/BASE 8SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

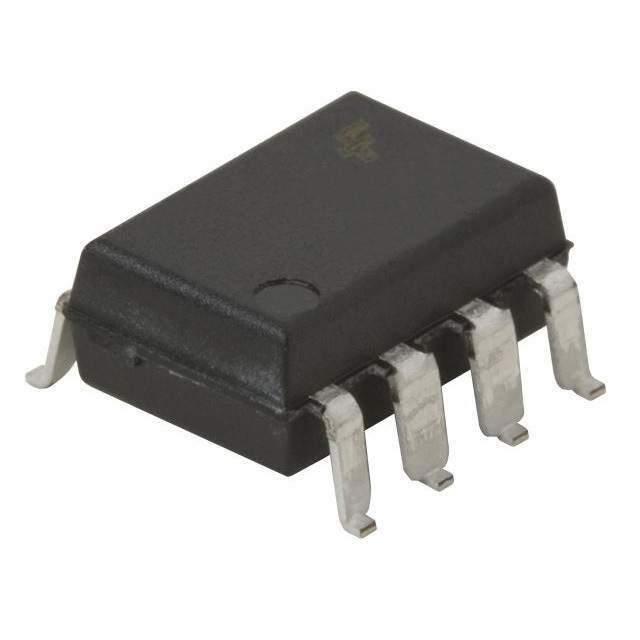

| 产品图片 |
|
| 产品型号 | FOD270LSD |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | - |
| 上升/下降时间（典型值） | - |
| 供应商器件封装 | 8-SMD |
| 其它名称 | FOD270LSDDKR |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-SMD，鸥翼型 |
| 工作温度 | -40°C ~ 85°C |
| 打开/关闭时间（典型值） | 3µs， 50µs |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.35V |
| 电压-输出（最大值） | 7V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 20mA |
| 电流-输出/通道 | 60mA |
| 电流传输比（最大值） | 7000% @ 500µA |
| 电流传输比（最小值） | 400% @ 500µA |
| 输入类型 | DC |
| 输出类型 | 有基极的达林顿晶体管 |
| 通道数 | 1 |
