Datasheet下载- 型号： FMBS5401
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FMBS5401由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FMBS5401价格参考。Fairchild SemiconductorFMBS5401封装/规格：未分类， 暂无。您可以下载FMBS5401参考资料、Datasheet数据手册功能说明书，资料中有FMBS5401 详细功能的应用电路图电压和使用方法及教程。
FMBS5401 是安森美（ON Semiconductor）推出的PNP型双极结型晶体管（BJT），采用SOT-23超小型表面贴装封装，具有低饱和电压（VCE(sat)典型值仅0.15V @ IC=100mA）、高直流电流增益（hFE：100–300 @ IC=10mA）、快速开关特性（ton/toff约数纳秒级）及良好热稳定性。 其典型应用场景包括： 1. 小功率开关电路：如便携式设备（TWS耳机、智能手表、IoT传感器节点）中的LED驱动、蜂鸣器控制、电源通断管理； 2. 电平转换与信号反相：在3.3V/5V逻辑系统中实现低功耗信号切换或反相缓冲； 3. 负载开关与电流检测辅助开关：配合MOSFET或运放构成简易恒流源或过流保护前端开关； 4. 电池供电设备的节能控制：利用其低VCE(sat)和微安级基极驱动电流，延长电池寿命； 5. 汽车电子辅助电路：符合AEC-Q101可靠性标准（需确认具体批次是否通过），适用于车规级非安全关键模块（如车身控制模块中的状态指示、继电器驱动等）。 该器件不适用于大电流（>200mA连续）、高压（>60V）或高频射频放大场景。设计时需注意SOT-23封装的散热限制，建议PCB布局预留足够铜箔面积以保障热性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANSISTOR PNP 150V 600MA SSOT-6 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

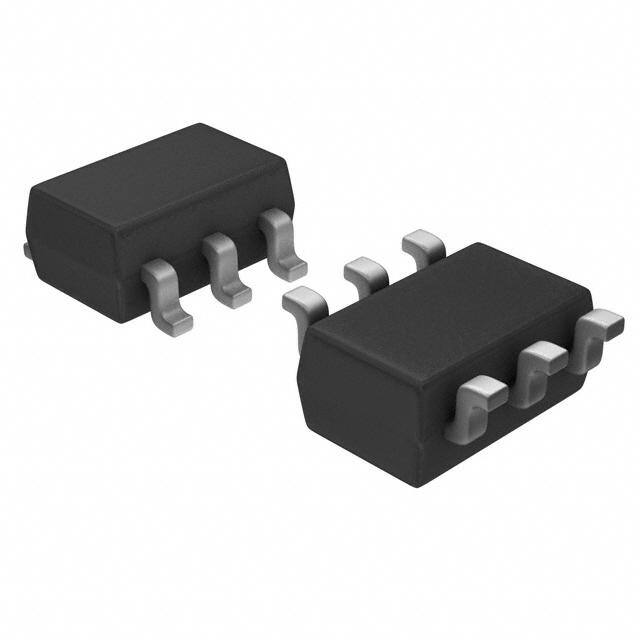

| 产品图片 |
|
| 产品型号 | FMBS5401 |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 500mV @ 5mA，50mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 60 @ 10mA，5V |
| 供应商器件封装 | 6-SSOT |
| 功率-最大值 | 700mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-23-6 细型，TSOT-23-6 |
| 晶体管类型 | PNP |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 150V |
| 电流-集电极(Ic)（最大值） | 600mA |
| 电流-集电极截止（最大值） | - |
| 频率-跃迁 | 300MHz |
