Datasheet下载- 型号： FLZ30VD
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FLZ30VD由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FLZ30VD价格参考。Fairchild SemiconductorFLZ30VD封装/规格：未分类， 暂无。您可以下载FLZ30VD参考资料、Datasheet数据手册功能说明书，资料中有FLZ30VD 详细功能的应用电路图电压和使用方法及教程。
FLZ30VD 是安森美（ON Semiconductor）推出的30V、500mW表面贴装齐纳二极管（单管），采用SOD-123封装。其主要应用场景包括： 1. 电压基准与稳压：在低功耗电路中为ADC参考源、传感器供电或微控制器I/O端口提供稳定的30V基准电压（典型测试电流IZT=5mA，动态电阻约40Ω）； 2. 过压保护（OVP）：与TVS或限流电阻配合，用于电源输入端或敏感模拟前端的钳位保护，防止瞬态过压（如浪涌、ESD耦合）损坏后级器件； 3. 电平转换与信号箝位：在工业接口（如4–20mA环路、RS-485接收端）中限制信号摆幅，防止超出MCU或运放输入范围； 4. 反馈回路补偿：在DC-DC转换器（如反激式辅助绕组反馈）中辅助构建简单稳压反馈路径，提升轻载稳定性。 该器件具有±5%电压容差、低泄漏电流（IR<1μA @ 24V）、良好温度稳定性（TCVZ ≈ +0.06%/°C），适用于工业控制、电源适配器、楼宇自动化及汽车电子（非安全关键模块）等中高可靠性场景。需注意其功率限制（最大500mW），设计时应确保实际功耗（VZ×IZ）留有余量，并避免持续满载工作。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 29.8V 500MW SOD80 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

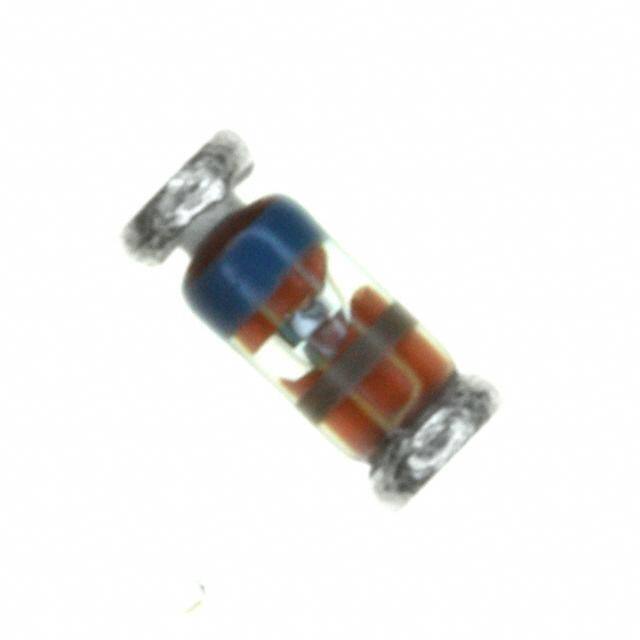

| 产品图片 | |
| 产品型号 | FLZ30VD |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 133nA @ 23V |
| 供应商器件封装 | SOD-80 |
| 其它名称 | FLZ30VDDKR |
| 功率-最大值 | 500mW |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 容差 | ±3% |
| 封装/外壳 | SOD-80 |
| 工作温度 | -65°C ~ 175°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 29.8V |
| 阻抗（最大值）(Zzt) | 46 欧姆 |
