Datasheet下载- 型号： FLZ30VB
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FLZ30VB由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FLZ30VB价格参考。Fairchild SemiconductorFLZ30VB封装/规格：未分类， 暂无。您可以下载FLZ30VB参考资料、Datasheet数据手册功能说明书，资料中有FLZ30VB 详细功能的应用电路图电压和使用方法及教程。
FLZ30VB 是安森美（ON Semiconductor）推出的30V、500mW表面贴装齐纳二极管（单管），采用SOD-123封装。其主要应用场景包括： 1. 电压基准与稳压：在低功耗电路中为ADC参考源、传感器供电或MCU模拟电路提供稳定30V基准电压（典型测试电流IZT=5mA，动态电阻约70Ω）； 2. 过压保护（OVP）：与TVS或限流电阻配合，钳位电源线或信号线瞬态电压（如浪涌、ESD），防止后级IC（如运放、接口芯片）因超过30V而损坏； 3. 电源调节辅助：在线性稳压器（如78Lxx）输入端作预稳压或分压反馈网络中的基准元件，提升输出精度与温度稳定性（FLZ系列具有±5%容差及较低TC，典型温度系数±0.06%/°C）； 4. 工业与汽车电子：适用于车载信息娱乐系统、车身控制模块等需满足AEC-Q101认证的场景（注：FLZ30VB为工业级，非车规；若用于汽车，需确认具体批次是否通过AEC-Q101认证）； 5. 消费类设备：在适配器、LED驱动、电池管理系统中实现简单可靠的电压箝位与状态指示（如配合LED作30V过压告警）。 该器件优势在于小尺寸、高可靠性及良好热稳定性，但不适用于大电流稳压（最大功耗仅500mW），设计时需注意散热与功率降额。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 28.4V 500MW SOD80 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

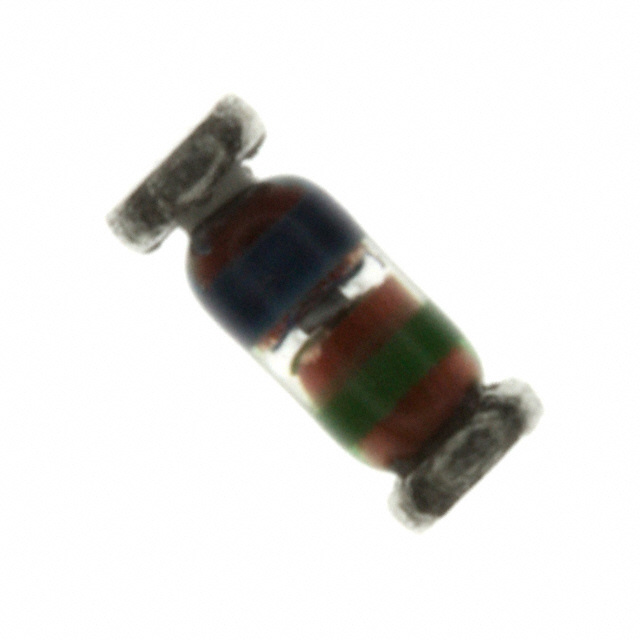

| 产品图片 |
|
| 产品型号 | FLZ30VB |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 133nA @ 23V |
| 供应商器件封装 | SOD-80 |
| 其它名称 | FLZ30VBDKR |
| 功率-最大值 | 500mW |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 容差 | ±3% |
| 封装/外壳 | SOD-80 |
| 工作温度 | -65°C ~ 175°C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 28.4V |
| 阻抗（最大值）(Zzt) | 46 欧姆 |
