Datasheet下载- 型号： FJX3010RTF
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FJX3010RTF由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FJX3010RTF价格参考。Fairchild SemiconductorFJX3010RTF封装/规格：未分类， 暂无。您可以下载FJX3010RTF参考资料、Datasheet数据手册功能说明书，资料中有FJX3010RTF 详细功能的应用电路图电压和使用方法及教程。
FJX3010RTF 是安森美（ON Semiconductor）推出的预偏置NPN型双极结型晶体管（BJT），采用SOT-23封装，内置基极-发射极和基极-集电极电阻（典型配置为R1=10kΩ，R2=10kΩ），无需外部偏置电路即可直接驱动。其主要应用场景包括： 1. 数字逻辑电平转换与开关控制：常用于微控制器（如MCU、GPIO）输出驱动LED、小型继电器、蜂鸣器或MOSFET栅极，实现低功耗、高可靠性开关功能； 2. 负载开关与电源管理：在便携式设备中用作低压侧开关，控制外围模块（如传感器、通信模块）的供电通断，降低待机功耗； 3. 信号调理与接口电路：在工业I/O模块或消费电子中，作为电平移位器或反相缓冲器，兼容3.3V/5V逻辑系统； 4. 电池供电设备：得益于低输入驱动电流（典型IB≈0.3mA @ VIN=3.3V）和SOT-23小尺寸封装，适用于空间受限、注重能效的可穿戴设备、遥控器、IoT终端等。 该器件具有高直流电流增益（hFE≥100）、快速开关特性（ton/toff约数十纳秒）及ESD防护能力，适合中低速、中小电流（IC≤100mA）应用，不适用于大功率放大或高频射频场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

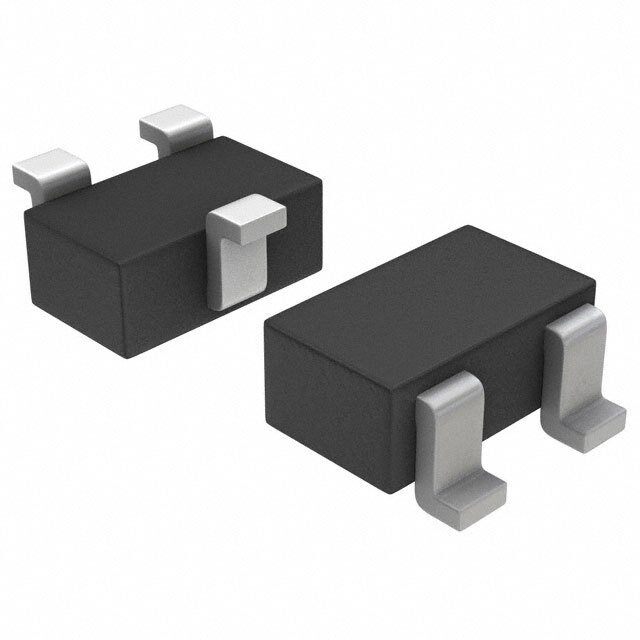

| 产品图片 |
|
| 产品型号 | FJX3010RTF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 300mV @ 1mA，10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 100 @ 1mA，5V |
| 供应商器件封装 | SOT-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 40V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 100nA（ICBO） |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 10k |
| 频率-跃迁 | 250MHz |
