Datasheet下载- 型号： FH26-23S-0.3SHW(98)
- 制造商： Hirose Electric
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FH26-23S-0.3SHW(98)由Hirose Electric设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FH26-23S-0.3SHW(98)价格参考。Hirose ElectricFH26-23S-0.3SHW(98)封装/规格：未分类， 暂无。您可以下载FH26-23S-0.3SHW(98)参考资料、Datasheet数据手册功能说明书，资料中有FH26-23S-0.3SHW(98) 详细功能的应用电路图电压和使用方法及教程。

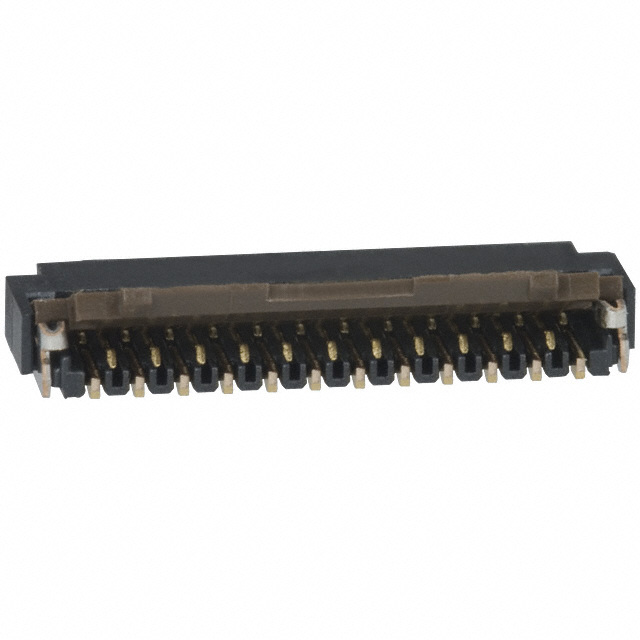

FH26-23S-0.3SHW(98) 是 Hirose Electric（广濑电机）推出的超薄型、高密度FFC/FPC连接器，适用于0.3mm间距的柔性扁平电缆（FFC）或柔性印刷电路（FPC）。其关键特性包括：下接式（bottom contact）、自锁式滑盖结构、防误插设计、耐插拔次数达30次以上，工作温度范围为−40℃～+85℃，符合RoHS及无卤素要求。 典型应用场景包括： - 消费电子：智能手机、平板电脑、TWS耳机等设备中摄像头模组、显示屏（OLED/LCD）、指纹传感器与主板间的窄边框、轻薄化互连； - 可穿戴设备：智能手表、AR/VR眼镜等对空间和厚度极度敏感的终端，用于电池管理、传感器阵列与主控板的柔性连接； - 工业与医疗电子：便携式医疗检测仪（如超声探头线缆接口）、小型工业HMI人机界面、无人机云台控制模块等需高可靠性弯折与振动耐受的场景； - 汽车电子：车载信息娱乐系统（IVI）中的触控面板、数字仪表背光驱动、ADAS摄像头模组内部连接（非动力/安全关键路径，符合AEC-Q200基础可靠性要求，但该型号非车规认证型号，需客户评估后使用）。 该型号强调“小尺寸、高保持力、易自动化装配”，广泛适配SMT贴装产线，是紧凑型电子产品中实现高频信号（支持USB 2.0、MIPI D-PHY等低速至中速接口）稳定传输的成熟方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN FPC/FFC 23POS .3MM HORZ SMD |
| 产品分类 | FFC，FPC（扁平柔性）连接器 |
| FFC，FCB厚度 | 0.20mm |
| 品牌 | Hirose Electric Co Ltd |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | FH26-23S-0.3SHW(98) |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | FH26 |
| 其它名称 | 580-0203-7-98 |
| 包装 | 带卷 （TR） |
| 外壳材料 | 液晶聚合物（LCP） |
| 安装类型 | 表面贴装，直角 |
| 工作温度 | -55°C ~ 85°C |
| 扁平柔性类型 | FPC |
| 材料可燃性等级 | UL94 V-0 |
| 板上高度 | 0.039"（1.00mm） |
| 标准包装 | 500 |
| 特性 | 零插入力（ZIF） |
| 电缆端类型 | 锥形 |
| 端接 | 焊接 |
| 致动器材料 | 聚酰胺（PA），尼龙 |
| 触头材料 | 磷青铜 |
| 触头镀层 | 金 |
| 连接器/触头类型 | 触点， 底部 |
| 针脚数 | 23 |
| 锁定功能 | 触发锁 |
| 间距 | 0.012"（0.30mm） |
| 额定电压 | 30V |
| 额定电流 | 0.2A |
