Datasheet下载- 型号： FES16GTR
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FES16GTR由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FES16GTR价格参考。Fairchild SemiconductorFES16GTR封装/规格：未分类， 暂无。您可以下载FES16GTR参考资料、Datasheet数据手册功能说明书，资料中有FES16GTR 详细功能的应用电路图电压和使用方法及教程。
FES16GTR是安森美（ON Semiconductor）推出的超快恢复整流二极管（Ultra-Fast Recovery Rectifier），属单管整流器类别。其典型参数包括：1600V反向重复峰值电压（VRRM）、1.5A平均整流电流（IF(AV)）、35ns超快反向恢复时间（trr），以及低正向压降（约1.75V @ 1.5A），兼具高耐压、快速开关与较低功耗特性。 主要应用场景包括： 1. 开关电源（SMPS）次级整流：适用于AC-DC适配器、LED驱动电源、PC电源等，尤其在高频（数十kHz至数百kHz）工作条件下，其快速恢复能力可显著降低开关损耗与EMI噪声； 2. PFC电路辅助整流：常用于有源功率因数校正（Boost PFC）前端或后级整流环节，提升系统效率与功率密度； 3. 工业控制与变频器：在小型变频模块、PLC电源、电机驱动辅助电源中承担高压直流整流任务； 4. 消费电子与家电电源：如液晶电视、机顶盒、空调室内/外机控制板等对可靠性与温升敏感的嵌入式电源系统； 5. 替代传统慢速整流器：在需提升效率或减小散热器尺寸的设计中，可替代FR107、UF4007等普通快恢复二极管。 其TO-220AC封装支持通孔安装与良好散热，适合中功率（<30W典型应用）场景。注意实际使用时需合理设计PCB铜箔面积与散热条件，确保结温不超150℃。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 400V 16A TO220AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

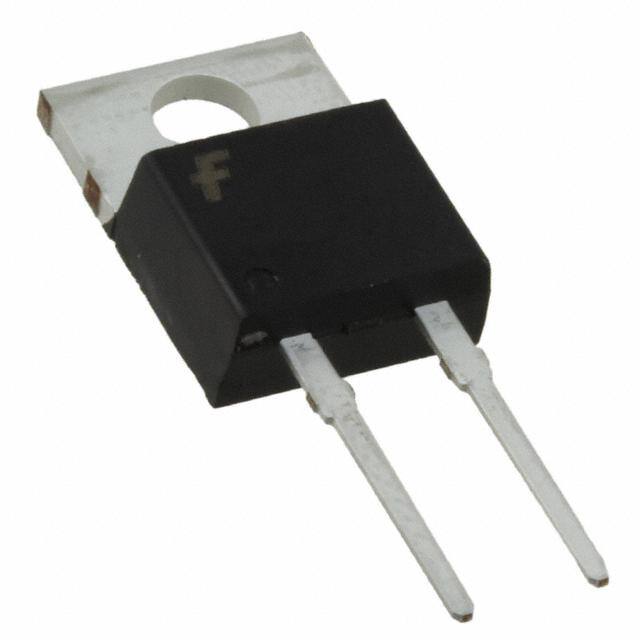

| 产品图片 |
|
| 产品型号 | FES16GTR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 8A |
| 不同 Vr、F时的电容 | 170pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 400V |
| 二极管类型 | 标准 |
| 供应商器件封装 | TO-220AC |
| 包装 | 管件 |
| 反向恢复时间(trr) | 50ns |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-2 |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 400V |
| 电流-平均整流(Io) | 16A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
