EX-4502产品简介：
ICGOO电子元器件商城为您提供EX-4502由BUD Industries, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供EX-4502价格参考以及BUD Industries, Inc.EX-4502封装/规格参数等产品信息。 你可以下载EX-4502参考资料、Datasheet数据手册功能说明书， 资料中有EX-4502详细功能的应用电路图电压和使用方法及教程。

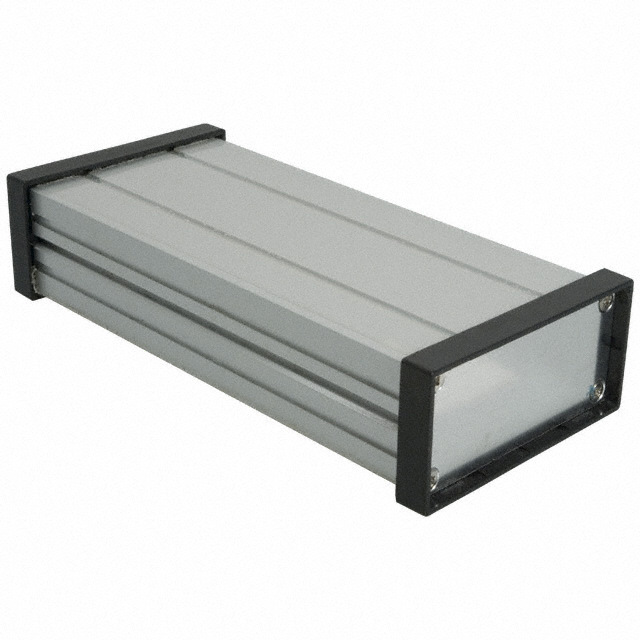

Bud Industries的EX-4502是一款铝制壁挂式电气控制箱（Enclosure），属于NEMA 1型（室内通用型）防护等级，适用于非危险、干燥、洁净的室内环境。其典型应用场景包括：工业自动化控制柜（如PLC、继电器、电源模块的安装与保护）；楼宇自控系统（BAS）中的DDC控制器或I/O模块箱体；实验室仪器配套外壳（如数据采集设备、传感器信号调理单元）；教育实训平台中用于电子/电气控制实验的教学箱体；以及轻型商业设备（如POS系统、安防监控终端）的内部防护与布线管理。该箱体采用阳极氧化铝材质，具备良好散热性、电磁屏蔽基础性能及结构刚性，带可拆卸盖板与预钻安装孔，便于快速装配与维护。需注意：EX-4502不具备防水、防尘或防爆功能（不满足NEMA 3R/4X/7等标准），不可用于户外、潮湿、腐蚀性或易燃易爆场所。实际使用时应结合内部元器件发热量评估散热需求，并按规范进行接地与线缆引入（建议加装电缆格兰头）。
| 参数 | 数值 |
| 2D图纸 | http://www.budind.com/dxf/hb4500.dxf |
| 产品目录 | |
| 描述 | BOX ALUM 6.96X3.14X1.57" BLK/SLV罩类、盒类及壳类产品 Extruded Aluminum 1.57 X 3.14 X 6.96 |
| 产品分类 | |
| 品牌 | Bud Industries |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Bud Industries EX-4502- |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | EX-4502 |
| 产品 | Electrical Boxes |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=19146 |
| 产品目录绘图 |
|
| 产品种类 | 罩类、盒类及壳类产品 |
| 其它名称 | 377-1494 |
| 单位重量 | 192.777 g |
| 厚度 | 0.060"（1.52mm） |
| 发货信息 | 从 Digi-Key 运送 |
| 商标 | Bud Industries |
| 外部宽度 | 1.57 in |
| 外部深度 | 3.14 in |
| 外部高度 | 6.96 in |
| 大小/尺寸 | 6.960" 长 x 3.140" 宽（176.78mm x 79.76mm） |
| 容器类型 | 盒 |
| 材料 | Aluminum |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 1 |
| 特性 | |
| 特点 | One Piece Extruded Aluminum Housing |
| 等级 | - |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=455&videoID=617097039001 |
| 设计 | 端面板 |
| 重量 | 0.425 磅（192.78g） |
| 面积(LxW) | 21.9"（141cm） |
| 颜色 | Silver |
| 高度 | 1.570"（39.88mm） |
PDF Datasheet 数据手册内容提取
PART PART EXTRUDED ALUMINUM BOX EX-4500 & EX-4501 & EX-4502 NAME No. A B C .380 .182 SECTION A-A SECTION B-B B 3.140 2.910 2.980 PANEL WIDTH 1.455 .096 MATERIAL: .118 (4) PLACES 2.655 BODY - ALUMINUM .788 (2) PLACES BEZEL - UL94V-0 ABS D PANEL - .060 THK. ALUMINUM FINISH: BODY - SILVER COATING .670 BEZEL - BLACK 1.240 1.140 PANEL - NATURAL 1.340 USEABLE 1.405 .626 1.140 1.570 1.088 EIGHT (8) M3 x 10mm FLAT HEAD SCREWS PANEL PANEL HEIGHT SUPPLIED TO ATTACH END PANELS AND SPACE BEZELS TO BODY (ALTERNATE SCREW #4 x A A 5/8 FLAT HEAD THREAD CUTTING SCREWS .357 CAN BE SUBSTITUTED) .088 RECOMMEND INSERTION TORQUE 6-8 in-lbs. ALL DIMENSIONS HAVE ±.015 TOLERANCE E UNLESS OTHERWISE SPECIFIED 2.406 1.335 C USEABLE PANEL SPACE B 2.470 2.710 .025 .283 .050 .075 .030 EXTERNAL INTERNAL CLEARANCE .170 .088 PART No. A B C EX-4500 3.81 3.33 2.99 .052 .127 .054 DETAIL E EX-4501 5.38 4.90 4.56 .102 DETAIL C DETAIL D EX-4502 6.96 6.48 6.14 REV:8/3/07
