Datasheet下载- 型号： ESMH500VSN222MP25T
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ESMH500VSN222MP25T由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ESMH500VSN222MP25T价格参考。United Chemi-Con (UCC)ESMH500VSN222MP25T封装/规格：未分类， 暂无。您可以下载ESMH500VSN222MP25T参考资料、Datasheet数据手册功能说明书，资料中有ESMH500VSN222MP25T 详细功能的应用电路图电压和使用方法及教程。
United Chemi-Con（NCC）的ESMH500VSN222MP25T是一款额定电压500V、标称容量2200μF、尺寸为Φ22×25mm的径向引线型铝电解电容器（属于ESMH系列，高可靠性、长寿命、低阻抗设计）。其典型应用场景包括： - 工业电源系统：用于开关电源（SMPS）、变频器、UPS不间断电源的输入/输出滤波环节，承担高压直流母线平滑与纹波抑制功能； - 新能源设备：光伏逆变器、风力发电变流器中，用于DC-Link储能与脉动电流吸收； - 电机驱动与控制：在伺服驱动器、PLC电源模块中提供稳定直流支撑，应对负载突变引起的瞬态电流； - 医疗与测试仪器：适用于对可靠性要求较高的X光机、激光电源等高压供电单元； - 照明与LED驱动：大功率LED恒流驱动电路中的高压储能与滤波。 该型号具备105℃额定工作温度、10,000小时长寿命（105℃满负荷）、低ESR特性，并通过RoHS认证，适合高温、高纹波电流及长期连续运行工况。需注意：实际应用中应留有足够电压余量（建议≤80%额定电压），并确保散热良好以延长寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 2200UF 50V 20% SNAP |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器 |
| 品牌 | United Chemi-Con |
| 数据手册 | |

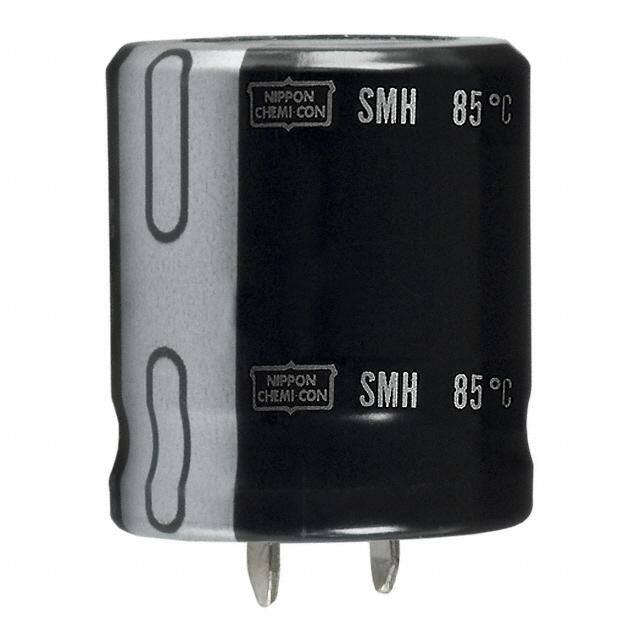

| 产品图片 |
|
| 产品型号 | ESMH500VSN222MP25T |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMH |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | 565-2664 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 2200µF |
| 类型 | - |
| 纹波电流 | 1.91A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 50V |
| 高度-安装（最大值） | 0.984"（25.00mm） |
