Datasheet下载- 型号： ELL-6PG220M
- 制造商： Panasonic Corporation
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ELL-6PG220M由Panasonic Corporation设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ELL-6PG220M价格参考。Panasonic CorporationELL-6PG220M封装/规格：未分类， 暂无。您可以下载ELL-6PG220M参考资料、Datasheet数据手册功能说明书，资料中有ELL-6PG220M 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 230 毫欧 |
| 描述 | COIL CHOKE 22UH SHIELDED SMD固定电感器 22uH 20% 740mA 230mohm |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Panasonic Electronic Components |
| 产品手册 | |

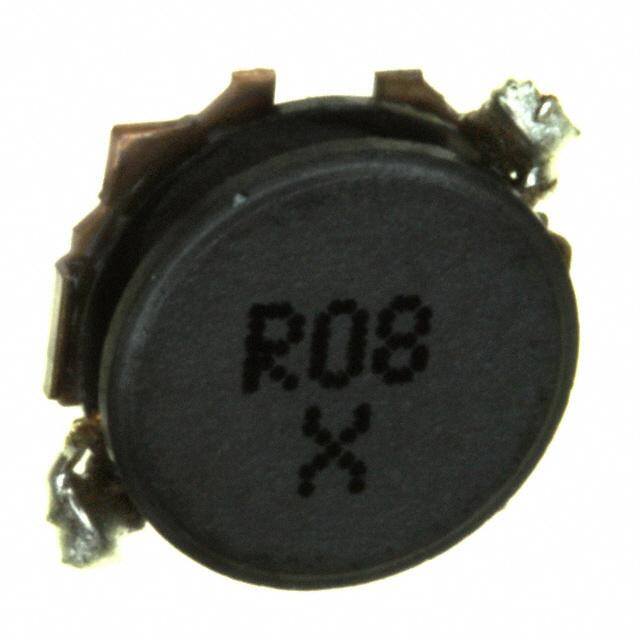

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Panasonic ELL-6PG220MG |
| 数据手册 | http://industrial.panasonic.com/www-cgi/jvcr13pz.cgi?E+PZ+2+AGM0013+0+4+WW |
| 产品型号 | ELL-6PG220M |
| 不同频率时的Q值 | - |
| 产品 | Choke Coils |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | PCD2267TR |
| 包装 | 带卷 （TR） |
| 商标 | Panasonic |
| 外壳宽度 | 6 mm |
| 外壳长度 | 6 mm |
| 外壳高度 | 2 mm |
| 大小/尺寸 | 0.236" 长 x 0.236" 宽（6.00mm x 6.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装 | Reel |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 工厂包装数量 | 1000 |
| 最大直流电流 | 800 mA |
| 最大直流电阻 | 230 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 测试频率 | 100 khz |
| 电感 | 22µH |
| 电流-饱和值 | 800mA |
| 端接类型 | SMD/SMT |
| 类型 | 绕线 |
| 系列 | G ELL6GG ELL6PG |
| 频率-测试 | 100kHz |
| 频率-自谐振 | - |
| 额定电流 | 900mA |
| 高度-安装（最大值） | 0.079"（2.00mm） |
G%20Series%20Top,Side.jpg)
G%20Series%20Footprint.jpg)
