Datasheet下载- 型号： EKYB800ELL561MK35S
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKYB800ELL561MK35S由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKYB800ELL561MK35S价格参考。United Chemi-Con (UCC)EKYB800ELL561MK35S封装/规格：未分类， 暂无。您可以下载EKYB800ELL561MK35S参考资料、Datasheet数据手册功能说明书，资料中有EKYB800ELL561MK35S 详细功能的应用电路图电压和使用方法及教程。

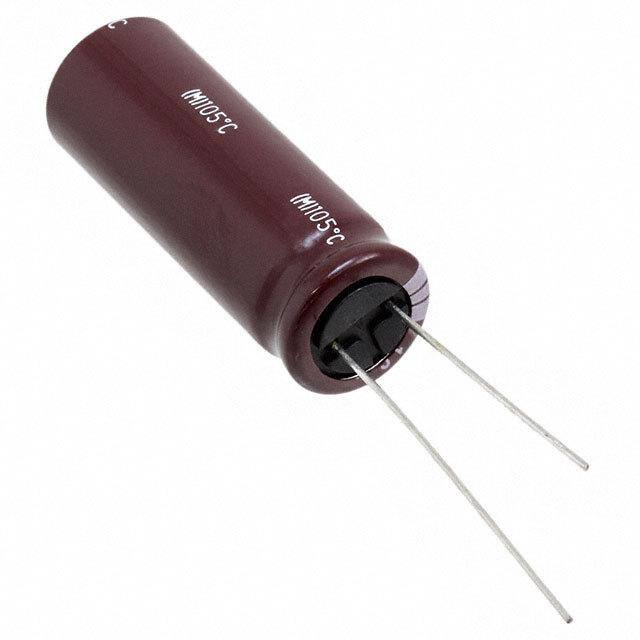

EKYB800ELL561MK35S是United Chemi-Con（Nippon Chemi-Con旗下品牌）推出的高性能铝电解电容器，属KYB系列（低阻抗、长寿命、宽温型）。其规格为：80V额定电压、560µF标称容量、±20%容差、12.5×35mm径向引线封装（MK35表示直径12.5mm、高度35mm），最大ESR约34mΩ（100kHz/20℃），额定纹波电流达2.2A（105℃/100kHz），寿命长达10,000小时（105℃）。 该型号典型应用于对可靠性、耐纹波及高温稳定性要求较高的中高功率电子设备中，包括： - 开关电源（SMPS）的输出滤波与储能环节，如工业电源、服务器电源、通信基站电源； - 变频器与逆变器的直流母线平滑滤波（如光伏逆变器、UPS系统）； - 工业控制设备（PLC、HMI、伺服驱动器）中的电源稳压模块； - 医疗设备（如影像设备辅助电源）、测试仪器等需长期稳定运行的场景。 其低ESR与高纹波承受能力可有效抑制电压波动、降低温升，配合宽工作温度范围（–40℃～+105℃）和符合RoHS的环保设计，适用于严苛工业环境。不推荐用于高频开关噪声极高的射频电路或需超高精度定时的模拟电路。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP 560UF 80V RADIAL铝质电解电容器 - 带引线 80V 560uF 20% Tol. |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKYB800ELL561MK35SKYB |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | EKYB800ELL561MK35S |
| 不同温度时的使用寿命 | 105°C 时为 10000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-3996 |
| 加载寿命 | 10000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳宽度 | 12.5 mm |
| 外壳直径 | 12.5 mm |
| 外壳长度 | 35 mm |
| 大小/尺寸 | 0.492" 直径（12.50mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 12.5 mm Dia. x 35 mm L x 12.5 mm H |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线类型 | Straight |
| 引线间距 | 0.197"（5.00mm） |
| 引线间隔 | 5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 500 |
| 电压额定值DC | 80 V |
| 电容 | 560 uF |
| 端接类型 | Radial |
| 类型 | Miniature Aluminum Electrolytic Capacitors |
| 系列 | KYB |
| 纹波电流 | 2.25 A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 26 毫欧 |
| 额定电压 | 80V |
| 高度-安装（最大值） | 1.437"（36.50mm） |
