Datasheet下载- 型号： EKYB800ELL560MH15D
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKYB800ELL560MH15D由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKYB800ELL560MH15D价格参考。United Chemi-Con (UCC)EKYB800ELL560MH15D封装/规格：未分类， 暂无。您可以下载EKYB800ELL560MH15D参考资料、Datasheet数据手册功能说明书，资料中有EKYB800ELL560MH15D 详细功能的应用电路图电压和使用方法及教程。

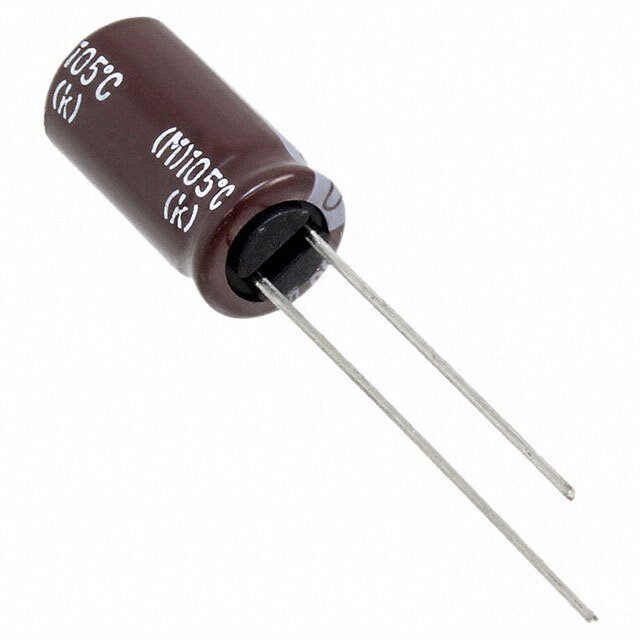

EKYB800ELL560MH15D是United Chemi-Con（Nippon Chemi-Con旗下品牌）推出的高性能铝电解电容器，属KYB系列（低阻抗、长寿命、宽温型）。其规格为：80V额定电压、56µF容量、±20%容差、10mm×15mm（径向引线，H15D封装）、最大ESR约140mΩ（100kHz/20℃），额定纹波电流达360mA（105℃/100kHz），寿命长达5000–10000小时（105℃）。 该型号典型应用于对可靠性、耐纹波和高温稳定性要求较高的中高功率电子设备中，例如： - 开关电源（SMPS）的输出滤波与次级整流后平滑环节； - 工业变频器、伺服驱动器的直流母线支撑与缓冲； - LED驱动电源的输入/输出滤波； - 通信设备（如基站电源模块、光模块供电单元）中的去耦与储能； - 医疗设备（如影像设备电源部分）及工控PLC电源中需长期稳定运行的场合。 其低ESR和高纹波耐受能力使其特别适合高频开关环境（如PWM频率≥50kHz），而105℃额定工作温度保障了在密闭、高温机箱内的长期可靠性。不推荐用于高精度定时、耦合或信号通路等对漏电流或容值稳定性极度敏感的模拟电路。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP 56UF 80V RADIAL铝质电解电容器 - 带引线 80V 56uF 20% Tol. |
| ESR（等效串联电阻） | - |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器 - 带引线,United Chemi-Con EKYB800ELL560MH15DKYB |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | EKYB800ELL560MH15D |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 产品 | Low Impedance Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器 - 带引线 |
| 其它名称 | 565-3985 |
| 加载寿命 | 7000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 外壳宽度 | 8 mm |
| 外壳直径 | 8 mm |
| 外壳长度 | 15 mm |
| 大小/尺寸 | 0.315" 直径（8.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can |
| 尺寸 | 8 mm Dia. x 15 mm L x 8 mm H |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线类型 | Straight |
| 引线间距 | 0.138"（3.50mm） |
| 引线间隔 | 3.5 mm |
| 最大工作温度 | + 105 C |
| 标准包装 | 1,000 |
| 电压额定值DC | 80 V |
| 电容 | 56 uF |
| 端接类型 | Radial |
| 类型 | Miniature Aluminum Electrolytic Capacitors |
| 系列 | KYB |
| 纹波电流 | 585 mA |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | 140 毫欧 |
| 额定电压 | 80V |
| 高度-安装（最大值） | 0.650"（16.50mm） |
