Datasheet下载- 型号： EKMH101VNN222MR40T
- 制造商： United Chemi-Con (UCC)
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供EKMH101VNN222MR40T由United Chemi-Con (UCC)设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 EKMH101VNN222MR40T价格参考。United Chemi-Con (UCC)EKMH101VNN222MR40T封装/规格：未分类， 暂无。您可以下载EKMH101VNN222MR40T参考资料、Datasheet数据手册功能说明书，资料中有EKMH101VNN222MR40T 详细功能的应用电路图电压和使用方法及教程。
EKMH101VNN222MR40T 是 United Chemi-Con（尼吉康）生产的铝电解电容器，其规格为：额定电压100V、静电容量2200μF、尺寸Φ18×40mm（径向引线型）、工作温度范围–40℃～+105℃、寿命长达5000小时（105℃条件下）。该型号属于高可靠性、长寿命的通用型电解电容，广泛应用于需稳定直流滤波与能量缓存的中高功率电子设备中。 典型应用场景包括： - 开关电源（SMPS）：作为输出端大容量滤波电容，平抑整流后纹波，提升电压稳定性； - 工业变频器与伺服驱动器：用于直流母线滤波，吸收IGBT开关引起的脉动电流，抑制电压波动； - LED驱动电源与照明系统：在恒流源前级实现AC-DC整流后的储能与低频纹波抑制； - UPS不间断电源及逆变器：承担充放电缓冲功能，增强瞬态负载响应能力； - 医疗与工控设备电源模块：凭借105℃耐温与长寿命特性，满足高可靠性、宽温域运行要求。 其R40（40mm引线间距）和螺栓/卡扣兼容结构便于PCB安装与散热设计，适用于空间受限但需高容值支撑的中等功率场景。不适用于高频谐振或极低ESR要求场合（此时建议选用固态电容或专用低阻电解电容）。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 2200UF 100V 20% SNAP铝质电解电容器-管理单元 2200uF 100volts 20% |
| ESR | 113 mOhms |
| ESR（等效串联电阻） | 113 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | United Chemi-Con |
| 产品手册 | |

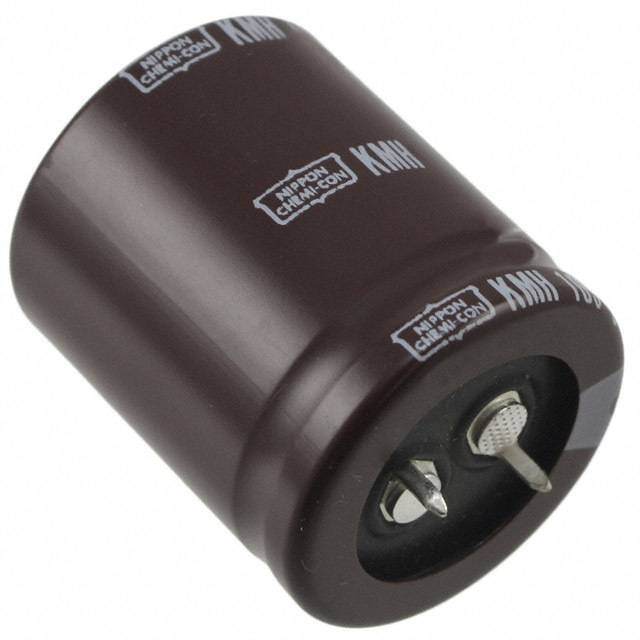

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,United Chemi-Con EKMH101VNN222MR40TKMH |
| 数据手册 | |
| 产品型号 | EKMH101VNN222MR40T |
| 不同温度时的使用寿命 | 105°C 时为 2000 小时 |
| 产品 | General Purpose Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-管理单元 |
| 加载寿命 | 2000 h |
| 包装 | 散装 |
| 商标 | United Chemi-Con |
| 大小/尺寸 | 1.181" 直径（30.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 200 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 损耗因数DF | 0.15 |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 200 |
| 测试频率 | 120 Hz |
| 漏泄电流 | 3 mA |
| 电压额定值DC | 100 V |
| 电容 | 2200 uF |
| 直径 | 30 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2 |
| 类型 | Large Capacitance, Snap In Capacitors |
| 系列 | KMH |
| 纹波电流 | 2.7 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 40 mm |
| 阻抗 | - |
| 额定电压 | 100V |
| 高度-安装（最大值） | 1.575"（40.00mm） |
