ECS-49-S-4X产品简介：
ICGOO电子元器件商城为您提供ECS-49-S-4X由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供ECS-49-S-4X价格参考以及ECSECS-49-S-4X封装/规格参数等产品信息。 你可以下载ECS-49-S-4X参考资料、Datasheet数据手册功能说明书， 资料中有ECS-49-S-4X详细功能的应用电路图电压和使用方法及教程。

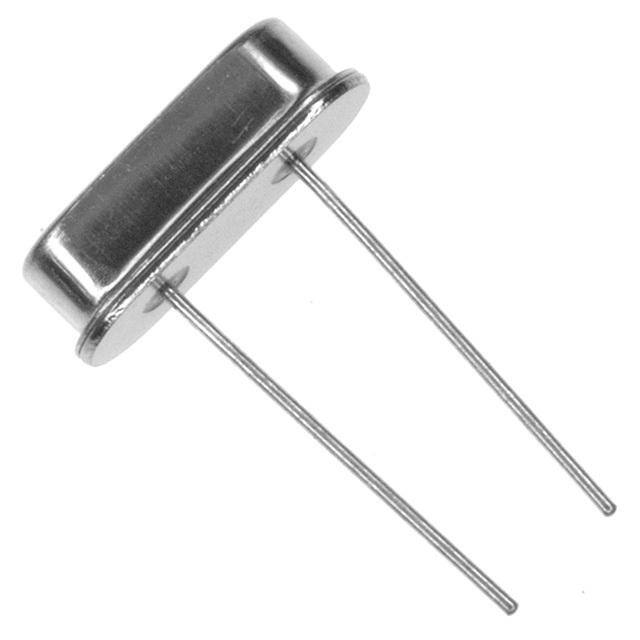

ECS-49-S-4X 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），属于标准HC-49/S型金属壳封装，频率为4 MHz（具体以实际标称值为准，常见为4.000 MHz），负载电容通常为18 pF，频率容差一般为±30 ppm，工作温度范围多为−20°C 至 +70°C（或扩展至−40°C 至 +85°C，依具体版本而定）。 该晶振主要应用于对成本、稳定性与通用性有均衡要求的中低速数字电路中，典型场景包括： - 工业控制设备中的微控制器（MCU）时钟源，如8051、PIC、AVR等传统单片机系统； - 家电主控板（如空调、洗衣机、微波炉）的定时与同步基准； - 电源管理模块、LED驱动控制器、电表/水表等计量类嵌入式设备的系统时钟； - 通信终端外围电路（如串口模块、RS-232/RS-485接口芯片）的波特率生成参考； - 简易音频设备（如电子琴、语音提示模块）的时序控制。 其HC-49/S直插封装便于通孔焊接，适合批量生产及维修更换，但不适用于高密度贴片（SMT）或高频（>25 MHz）、高精度（如温补/恒温晶振）场景。需注意：作为无源晶振，需配合MCU内部振荡电路及外接匹配电容（通常15–22 pF）才能起振。 综上，ECS-49-S-4X 是一款成熟、可靠、经济型基础时钟元件，广泛用于对性能要求适中、注重长期供货稳定性的传统嵌入式应用中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 4.9152MHZ SERIES THRU |
| ESR（等效串联电阻） | 150 欧姆 |
| 产品分类 | |
| 品牌 | ECS Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ECS-49-S-4X |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | HC-49USX |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | ECS49S4X |
| 包装 | 散装 |
| 大小/尺寸 | 0.447" 长 x 0.183" 宽（11.35mm x 4.65mm） |
| 安装类型 | 通孔 |
| 封装/外壳 | HC49/US |
| 工作模式 | 基谐 |
| 工作温度 | -10°C ~ 70°C |
| 标准包装 | 200 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 系列 |
| 频率 | 4.9152MHz |
| 频率容差 | ±30ppm |
| 频率稳定度 | ±50ppm |
| 高度 | 0.138"（3.50mm） |
