Datasheet下载- 型号： ECS-300-20-30B-TR
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-300-20-30B-TR由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-300-20-30B-TR价格参考。ECSECS-300-20-30B-TR封装/规格：未分类， 暂无。您可以下载ECS-300-20-30B-TR参考资料、Datasheet数据手册功能说明书，资料中有ECS-300-20-30B-TR 详细功能的应用电路图电压和使用方法及教程。
ECS-300-20-30B-TR 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），频率为30.000 MHz，负载电容为20 pF，工作温度范围为−20°C 至 +70°C，采用3.2 mm × 2.5 mm SMD（贴片）封装，卷带包装（TR），具有高稳定性、低老化率和优良的启动特性。 该型号主要应用于对时钟精度与可靠性要求较高的中端电子设备中，典型场景包括： • 工业控制领域：PLC控制器、HMI人机界面、工业传感器模块等，为其MCU或通信接口（如UART、SPI）提供基准时钟； • 网络与通信设备：以太网PHY芯片、小型交换机、物联网网关的主控时钟源； • 消费类电子产品：智能音箱、TWS耳机主控板、高端行车记录仪等需稳定30 MHz时钟驱动ARM Cortex-M系列或专用音频SoC的场景； • 医疗电子：便携式监护仪、血糖仪等低功耗、宽温域工作的嵌入式设备； • 汽车电子（非AEC-Q200认证，故限于舱内非安全相关应用）：车载信息娱乐系统（IVI）的辅助时钟、USB-C接口协议芯片参考时钟等。 需注意：该器件为无源晶振，需配合MCU/SoC内部振荡电路使用，不适用于要求汽车级认证（AEC-Q200）或高温（>85°C）严苛环境的关键系统。设计时应优化PCB布局（靠近IC、避免噪声走线），并确保匹配电容满足20 pF负载要求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 30MHZ 20PF SMD |
| ESR（等效串联电阻） | 30 欧姆 |
| 产品分类 | 晶体 |
| 品牌 | ECS Inc |
| 数据手册 | |

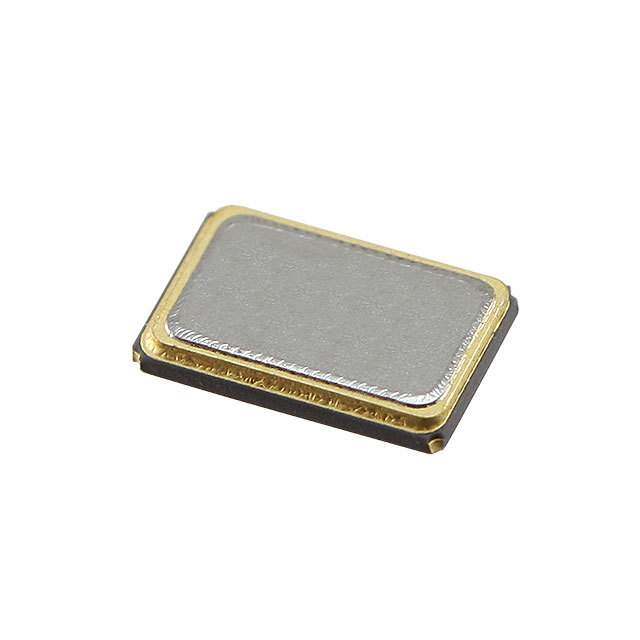

| 产品图片 |
|
| 产品型号 | ECS-300-20-30B-TR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ECX-53B |
| 其它名称 | ECS3002030BTR |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.197" 长 x 0.126" 宽（5.00mm x 3.20mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作模式 | 基谐 |
| 工作温度 | -20°C ~ 70°C |
| 标准包装 | 1 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 20pF |
| 频率 | 30MHz |
| 频率容差 | ±30ppm |
| 频率稳定度 | ±50ppm |
| 高度 | 0.033"（0.85mm） |
