Datasheet下载- 型号： ECS-260-8-47-JTN-TR
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-260-8-47-JTN-TR由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-260-8-47-JTN-TR价格参考。ECSECS-260-8-47-JTN-TR封装/规格：未分类， 暂无。您可以下载ECS-260-8-47-JTN-TR参考资料、Datasheet数据手册功能说明书，资料中有ECS-260-8-47-JTN-TR 详细功能的应用电路图电压和使用方法及教程。
ECS-260-8-47-JTN-TR 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），频率为26.0 MHz，负载电容8 pF，精度±10 ppm，工作温度范围为−40°C 至 +85°C，采用3.2×2.5 mm SMD（JTN封装，即J-Type，无铅、符合RoHS）。 该器件主要面向对稳定性、小型化和可靠性要求较高的中高端电子设备，典型应用场景包括： - 无线通信模块：如Wi-Fi 6/6E、蓝牙5.x、Zigbee等SoC或射频芯片的系统时钟源，提供高精度基准频率以保障数据传输同步与射频性能； - 工业物联网（IIoT）终端：用于PLC、传感器节点、边缘网关等，在宽温环境下维持长期计时与通信时序稳定； - 汽车电子：适用于车载信息娱乐系统（IVI）、T-Box及ADAS辅助模块中的MCU时钟，满足AEC-Q200应力测试前的高可靠性设计需求（注：该型号本身非车规级，但常被用于车规设计中对成本与性能折中的二级应用）； - 便携式医疗设备：如手持超声仪、血糖仪、可穿戴监护仪等，依赖其低功耗启动特性与小尺寸优势。 其JTN封装支持自动贴片生产，适合高密度PCB布局；±10 ppm精度兼顾成本与性能，适用于无需TCXO级别精度但严于普通消费类晶振的场景。不适用于需温度补偿、高振动或极端高低温（如−55°C/+125°C）的严苛环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 26MHZ 8PF SMD |
| ESR（等效串联电阻） | 150 欧姆 |
| 产品分类 | 晶体 |
| 品牌 | ECS Inc |
| 数据手册 | |

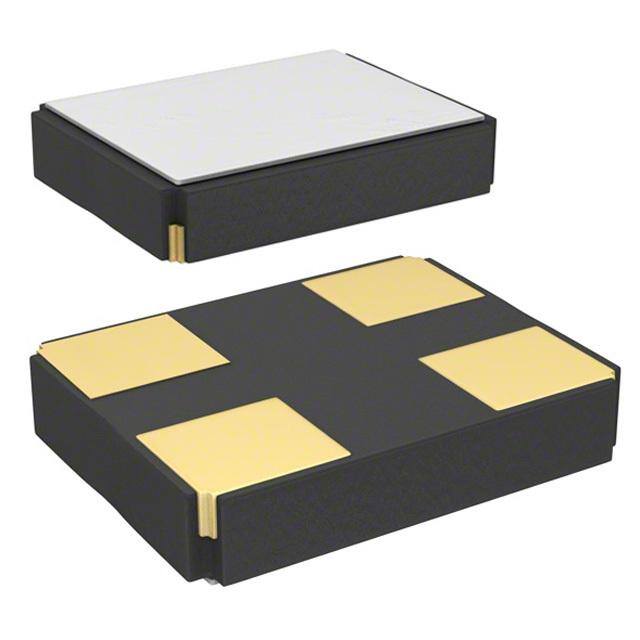

| 产品图片 |
|
| 产品型号 | ECS-260-8-47-JTN-TR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ECX-1247 |
| 其它名称 | XC1973TR |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.063" 长 x 0.047" 宽（1.60mm x 1.20mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作模式 | 基谐 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,000 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 8pF |
| 频率 | 26MHz |
| 频率容差 | ±20ppm |
| 频率稳定度 | ±20ppm |
| 高度 | 0.014"（0.35mm） |
