Datasheet下载- 型号： ECS-2200BX-073
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-2200BX-073由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-2200BX-073价格参考。ECSECS-2200BX-073封装/规格：未分类， 暂无。您可以下载ECS-2200BX-073参考资料、Datasheet数据手册功能说明书，资料中有ECS-2200BX-073 详细功能的应用电路图电压和使用方法及教程。
ECS-2200BX-073 是 ECS Inc. 推出的一款 CMOS 输出、7.3728 MHz 的石英晶体振荡器（XO），属于标准有源振荡器类别。其典型应用场景包括： - 串行通信接口：7.3728 MHz 是 UART 常用基准频率（如用于 115.2 kbps 波特率的 16×过采样），广泛应用于 RS-232、RS-485、USB 转串口模块及工业 HMI 设备中； - 嵌入式控制系统：为微控制器（如 STM32、PIC、AVR）、PLC 模块或传感器节点提供稳定时钟源，保障定时、PWM 和中断精度； - 消费电子与网络设备：适用于机顶盒、路由器、智能电表等对成本敏感且需中等频率稳定性（±50 ppm）的场景； - 工业与医疗仪器：在非高精度要求的便携式检测设备、数据采集终端中，提供可靠启动特性（典型启动时间 < 10 ms）和宽温工作范围（–40°C 至 +85°C）； - 替代传统晶振+反相器方案：集成振荡电路，简化 PCB 设计，提升抗干扰能力与量产一致性。 该器件采用 4-pin SMD 5.0 × 3.2 mm 封装（SMD-4），支持 3.3 V 或 5.0 V 单电源供电，功耗低（典型 15 mA），无铅且符合 RoHS 标准，适合自动化贴片生产。不适用于需温补（TCXO）或恒温（OCXO）级精度的射频或高精度计时场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | OSC XO 7.3728MHZ HCMOS TTL PC |
| 产品分类 | 振荡器 |
| 品牌 | ECS Inc |
| 数据手册 | |

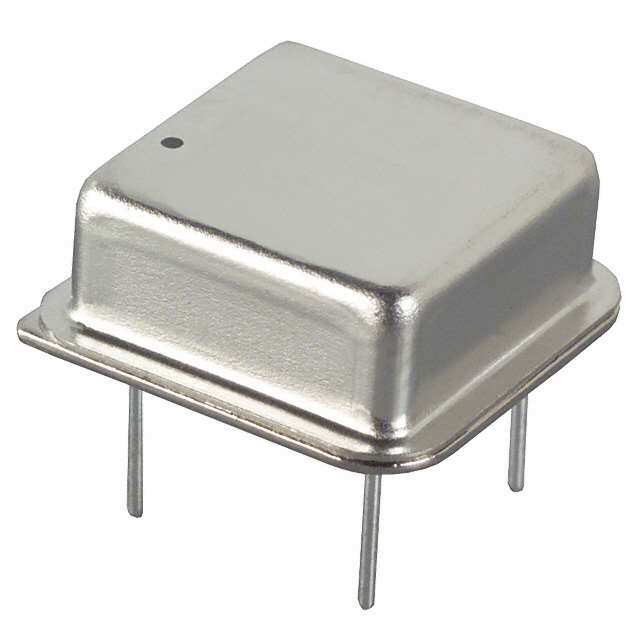

| 产品图片 |
|
| 产品型号 | ECS-2200BX-073 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ECS-2200X |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | ECS2200BX073 |
| 功能 | 三态（输出启用） |
| 包装 | 散装 |
| 大小/尺寸 | 0.520" 长 x 0.520" 宽（13.20mm x 13.20mm） |
| 安装类型 | 通孔 |
| 封装/外壳 | 8-DIP，4 引线（半尺寸，金属罐） |
| 工作温度 | 0°C ~ 70°C |
| 标准包装 | 40 |
| 电压-电源 | 5V |
| 电流-电源（最大值） | 25mA |
| 电流-电源（禁用）（最大值） | - |
| 等级 | - |
| 类型 | XO（标准） |
| 输出 | HCMOS，TTL |
| 频率 | 7.3728MHz |
| 频率稳定度 | ±50ppm |
| 高度 | 0.213"（5.40mm） |
