Datasheet下载- 型号： ECS-147.4-S-28AX-TR
- 制造商： ECS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ECS-147.4-S-28AX-TR由ECS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ECS-147.4-S-28AX-TR价格参考。ECSECS-147.4-S-28AX-TR封装/规格：未分类， 暂无。您可以下载ECS-147.4-S-28AX-TR参考资料、Datasheet数据手册功能说明书，资料中有ECS-147.4-S-28AX-TR 详细功能的应用电路图电压和使用方法及教程。
ECS-147.4-S-28AX-TR 是 ECS Inc. 推出的一款石英晶体谐振器（无源晶振），标称频率为 14.7456 MHz（常简写为 14.74 MHz），采用 SMD 4-Pad 陶瓷封装（SMD-4，尺寸约 3.2×2.5 mm），工作温度范围为 -40°C 至 +85°C，频率容差 ±30 ppm，负载电容为 18 pF，符合 RoHS 标准。 该晶振典型应用于对时钟精度、稳定性和可靠性要求中等的嵌入式电子系统中，尤其适合工业控制、消费电子及通信接口设备。常见具体场景包括： - UART/RS-232/RS-485 串行通信模块的波特率时钟源（14.7456 MHz 可整除生成标准波特率如 9600、115200 bps）； - 微控制器（如 STM32、PIC、AVR）或 FPGA 的外部主时钟或外设时钟基准； - 智能家居设备（如网关、传感器节点）、工业 HMI（人机界面）、PLC 模块中的系统时钟； - 音视频设备（如机顶盒、音效处理器）中的数字音频接口（I²S）参考时钟； - 低功耗无线模块（如 Zigbee、Sub-GHz MCU 系统）的定时与同步电路。 其“-TR”后缀表示卷带包装，适用于自动化贴片生产；“28AX”代表特定电气与机械规格版本，确保批次一致性与兼容性。不适用于高精度（如 GPS、基站）、高可靠性（汽车 AEC-Q200）或高温（>85°C）场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 14.7456MHZ SERIES SMD |
| ESR（等效串联电阻） | 40 欧姆 |
| 产品分类 | 晶体 |
| 品牌 | ECS Inc |
| 数据手册 | |

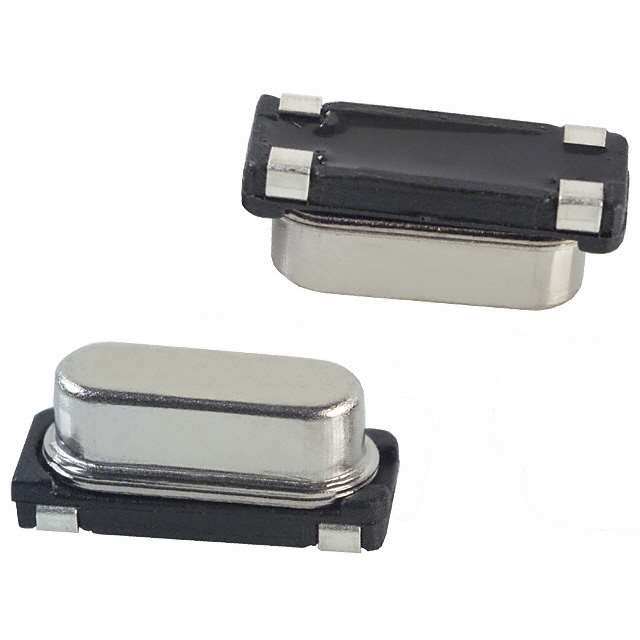

| 产品图片 |
|
| 产品型号 | ECS-147.4-S-28AX-TR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CSM-4AX |
| 产品目录绘图 |
|
| 其它名称 | ECS1474S28AXTR |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.492" 长 x 0.191" 宽（12.50mm x 4.85mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | HC49/US |
| 工作模式 | 基谐 |
| 工作温度 | -10°C ~ 70°C |
| 标准包装 | 1 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 系列 |
| 频率 | 14.7456MHz |
| 频率容差 | ±30ppm |
| 频率稳定度 | ±50ppm |
| 高度 | 0.197"（5.00mm） |
