Datasheet下载- 型号： DTC144EET1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DTC144EET1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DTC144EET1价格参考。ON SemiconductorDTC144EET1封装/规格：未分类， 暂无。您可以下载DTC144EET1参考资料、Datasheet数据手册功能说明书，资料中有DTC144EET1 详细功能的应用电路图电压和使用方法及教程。
DTC144EET1 是安森美（ON Semiconductor）推出的NPN型数字晶体管（即预偏置BJT），内置47 kΩ上拉电阻和47 kΩ发射极下拉电阻，具备集成基极-发射极偏置电阻网络，可直接由逻辑电平（如3.3 V或5 V MCU GPIO）驱动，无需外接偏置电阻。 典型应用场景包括： 1. 小信号开关控制：驱动LED、小型继电器、蜂鸣器、指示灯等低功耗负载； 2. 微控制器I/O扩展：在GPIO驱动能力不足时作为缓冲/电平转换开关，提升驱动电流（典型Ic=100 mA，hFE≈60）； 3. 逻辑电平接口电路：实现MCU与5 V/3.3 V系统间的兼容开关控制； 4. 便携式电子设备：如智能手机、可穿戴设备中的电源管理、背光控制、传感器使能等低功耗开关应用； 5. 工业与消费类电子：打印机、家电控制板、电源状态指示、按键扫描电路等对成本与PCB面积敏感的场合。 其SOT-23封装尺寸小、集成度高，显著简化电路设计、节省空间并提高可靠性。适用于中低频（fT ≈ 250 MHz）、中小电流（连续集电极电流≤100 mA）的开关场景，不适用于线性放大或高频射频应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN 200MW SC75 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

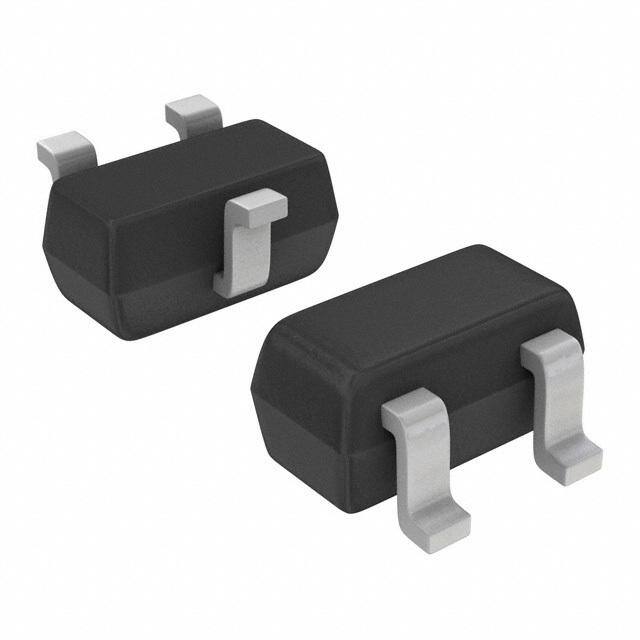

| 产品图片 |
|
| 产品型号 | DTC144EET1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 300µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 80 @ 5mA，10V |
| 供应商器件封装 | SC-75，SOT-416 |
| 其它名称 | DTC144EET1OSCT |
| 功率-最大值 | 200mW |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-75，SOT-416 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 10 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 47k |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | - |
