Datasheet下载- 型号： DTC123TM3T5G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DTC123TM3T5G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DTC123TM3T5G价格参考。ON SemiconductorDTC123TM3T5G封装/规格：未分类， 暂无。您可以下载DTC123TM3T5G参考资料、Datasheet数据手册功能说明书，资料中有DTC123TM3T5G 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的DTC123TM3T5G是一款预偏置双极晶体管（BJT），集成了内置偏置电阻，简化电路设计。其主要应用场景包括： 1. 开关电路：广泛用于各类电子设备中的小信号开关应用，如电源开关、LED驱动控制和继电器驱动，因其集成电阻可直接由微控制器或逻辑电路驱动，无需外接偏置元件。 2. 信号放大：适用于低频信号放大电路，如音频前置放大或传感器信号调理，提供稳定增益与良好线性度。 3. 便携式设备：由于体积小（SOT-23封装）、功耗低，常用于智能手机、平板电脑、可穿戴设备等空间受限产品中，实现信号控制与电平转换。 4. 接口电路：在数字系统中作为电平转换器或缓冲器，连接不同电压逻辑器件，提升系统兼容性与稳定性。 5. 消费类电子产品：如家用电器控制板、遥控器、充电器等，用于实现按键检测、状态指示灯控制等功能。 6. 工业控制：应用于小型继电器模块、传感器接口和PLC输入输出单元，提高系统集成度与可靠性。 DTC123TM3T5G具备高可靠性与温度稳定性，适合自动化生产，广泛用于需要小型化、高效率和低成本的场景。其内置串联基极电阻和下拉电阻，有效防止误触发，提升抗干扰能力，是现代电子设计中理想的通用型预偏置晶体管解决方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS NPN BIPOLAR SOT723 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

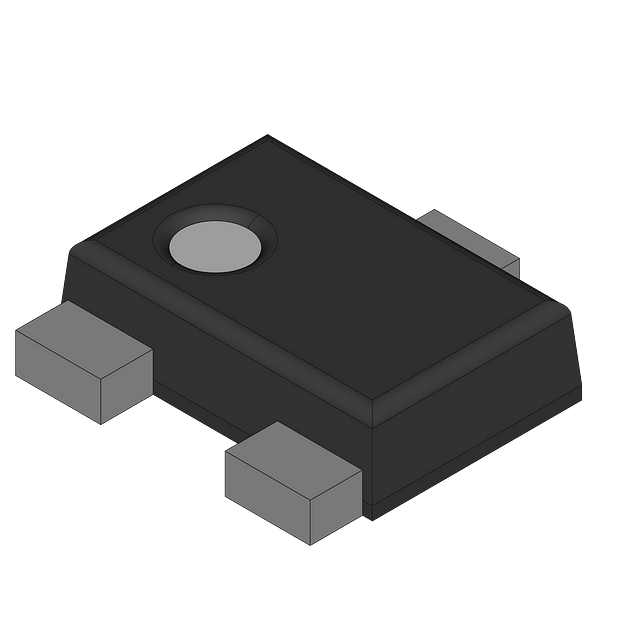

| 产品图片 | |
| 产品型号 | DTC123TM3T5G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 250mV @ 1mA，10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 160 @ 5mA，10V |
| 供应商器件封装 | SOT-723 |
| 功率-最大值 | 260mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-723 |
| 晶体管类型 | NPN - 预偏压 |
| 标准包装 | 8,000 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 500nA |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 2.2k |
| 频率-跃迁 | - |
