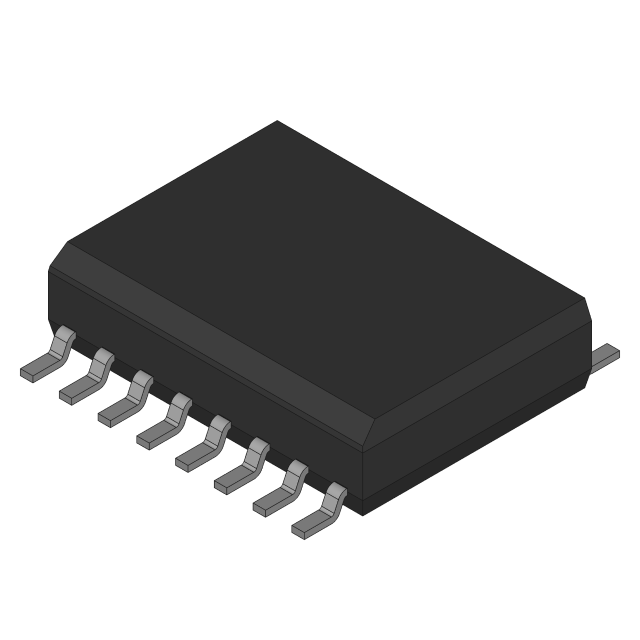

图片仅供参考

详细数据请看参考数据手册

型号： DM74LS259WM
制造商： Fairchild Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供DM74LS259WM由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DM74LS259WM价格参考。Fairchild SemiconductorDM74LS259WM封装/规格：未分类，暂无。您可以下载DM74LS259WM参考资料、Datasheet数据手册功能说明书，资料中有DM74LS259WM 详细功能的应用电路图电压和使用方法及教程。

DM74LS259WM 是 Fairchild Semiconductor（现属ON Semiconductor）推出的 TTL 兼容8位地址可选锁存器（8-Bit Addressable Latch），属于标准74LS系列逻辑器件。其核心功能是：通过3位地址输入（A0–A2）选择8个独立的锁存位之一进行置位/复位，或对全部8位进行并行数据锁存（在使能控制下）。

典型应用场景包括：
1. I/O端口扩展：在微控制器或老式CPU系统中，用作可寻址的输出端口，实现单总线控制多个独立输出（如LED指示、继电器驱动、状态标志位）；
2. 地址译码与片选逻辑：配合地址总线，生成多路设备片选信号（CS），简化译码电路；
3. 数据暂存与状态保持：在数据采集或控制时序中，锁存来自数据总线的8位信息，并维持至下一次更新；
4. 可编程逻辑接口：作为简易PLD替代方案，用于教学实验、工业控制板或遗留TTL系统中的定制化逻辑配置；
5. LED/数码管段驱动控制：结合译码器，实现多位显示的动态扫描或静态锁存。

该器件采用SOIC-16封装（WM后缀），具备低功耗、高噪声容限和兼容LS-TTL电平的特点，适用于工业控制、仪器仪表、通信设备及教育开发等对可靠性与成本敏感的中低速数字系统（工作频率≤30 MHz）。需注意其已停产，现多用于维修替换或兼容设计，新项目建议评估现代CMOS替代方案（如74HC/HCT系列）。
