Datasheet下载- 型号： DH4C-B1AA
- 制造商： Cherry Electrical
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供DH4C-B1AA由Cherry Electrical设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 DH4C-B1AA价格参考。Cherry ElectricalDH4C-B1AA封装/规格：未分类， 暂无。您可以下载DH4C-B1AA参考资料、Datasheet数据手册功能说明书，资料中有DH4C-B1AA 详细功能的应用电路图电压和使用方法及教程。
ZF Electronics的DH4C-B1AA是一款快动型（瞬动式）限位开关，属于机械式行程控制器件。其典型应用场景包括： - 工业自动化设备：用于检测气缸、液压缸活塞杆的到位位置（如伸出/缩回终点），实现精确行程反馈与动作连锁； - 包装与输送系统：安装在传送带挡板、推料机构或分拣门处，感知工件到位或机构运动极限，触发停止、转向或计数信号； - 机床与专用设备：作为安全限位或原点复位开关，防止超程运行，保障设备与操作安全； - 电梯与升降平台：用于层门联锁或轿厢上下极限位置检测（需配合安全认证使用，实际应用中须满足相关安规要求）； - 门禁与防护罩联锁：当防护门开启时，开关触点断开，强制切断动力回路，符合IEC 60947-5-1安全标准。 该型号具备IP67防护等级、银合金触点、高机械寿命（≥100万次）、快速动作（≤10ms响应）、双刀单掷（SPDT）输出及B1AA（即常开+常闭组合）触点配置，适用于中高频次、中等负载（AC15/DC13下额定电流3A）的可靠位置检测场景。注意：不适用于爆炸性环境或直接接入主电源回路，需配合控制继电器或PLC输入模块使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 开关 |
| 描述 | SWITCH SNAP SPDT 50MA SLD LUG |
| 产品分类 | 快动，限位开关 |
| 品牌 | Cherry |
| 数据手册 | |

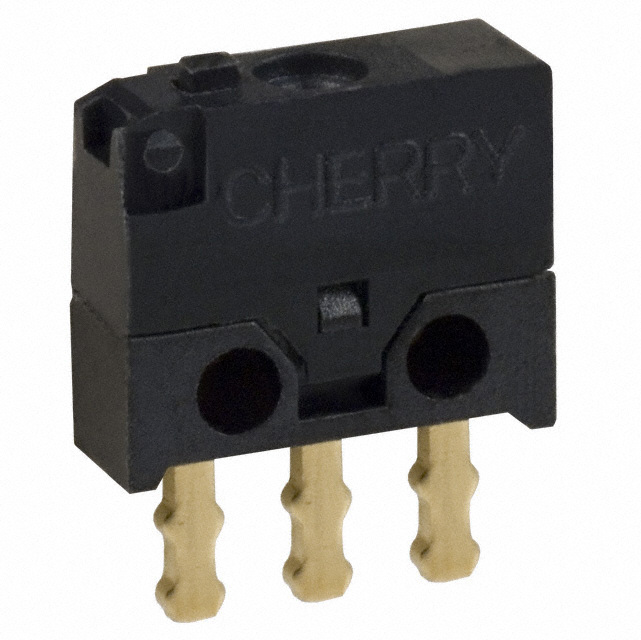

| 产品图片 |
|
| 产品型号 | DH4C-B1AA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | DH |
| 侵入防护 | - |
| 其它名称 | CH842 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 工作位置 | 0.220" （5.6mm） |
| 工作温度 | -25°C ~ 70°C |
| 差动行程 | 0.003" （0.075mm） |
| 开关功能 | 开-瞬时 |
| 操作力，扭矩 | 90gf |
| 机械寿命 | - |
| 标准包装 | 500 |
| 特性 | - |
| 电气寿命 | - |
| 电路 | 单刀双掷 |
| 端子类型 | 焊片 |
| 致动器类型 | 圆形（针状冲杆） |
| 超行程 | 0.004" （0.1mm） |
| 释放力 | - |
| 预行程 | 0.008" （0.2mm） |
| 额定电压-AC | - |
| 额定电压-DC | 30V |
| 额定电流 | 50mA（DC） |
