ICGOO在线商城 > 集成电路（IC） > 嵌入式 - 微控制器 - 应用特定 > CY8CLED02D01-56LTXI
Datasheet下载- 型号： CY8CLED02D01-56LTXI
- 制造商： Cypress Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CY8CLED02D01-56LTXI产品简介：
ICGOO电子元器件商城为您提供CY8CLED02D01-56LTXI由Cypress Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CY8CLED02D01-56LTXI价格参考。Cypress SemiconductorCY8CLED02D01-56LTXI封装/规格：嵌入式 - 微控制器 - 应用特定， 。您可以下载CY8CLED02D01-56LTXI参考资料、Datasheet数据手册功能说明书，资料中有CY8CLED02D01-56LTXI 详细功能的应用电路图电压和使用方法及教程。
CY8CLED02D01-56LTXI是Cypress Semiconductor Corp（现属于英飞凌科技）推出的一款应用特定型微控制器，专为智能LED照明控制设计。该芯片属于PSoC（可编程片上系统）系列，集成了高性能模拟与数字模块，适用于需要高效、灵活控制的LED驱动场景。 其主要应用场景包括：智能LED调光电源、LED路灯、商业照明、工业照明及室内智能照明系统。该器件内置专用LED控制逻辑和高精度模拟前端，支持多种调光方式（如PWM调光、0-10V调光），可实现平滑亮度调节和色彩控制。同时，具备高集成度，减少了外围元件数量，有助于降低系统成本与体积。 此外，CY8CLED02D01-56LTXI支持热管理、开路/短路保护等故障检测功能，提升了LED系统的可靠性与寿命。其低功耗特性也适合节能环保要求较高的应用场合。广泛用于需要智能化、稳定性和高性价比的LED照明解决方案中，是现代绿色照明系统的核心控制器件之一。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MCU 8BIT 16KB FLASH 56VQFNLED照明片上系统- SoC EZ Color Controller 4Kb, 256 RAM |
| EEPROM容量 | - |
| 产品分类 | |
| I/O数 | 14 |
| 品牌 | Cypress Semiconductor Corp |
| 产品手册 | |

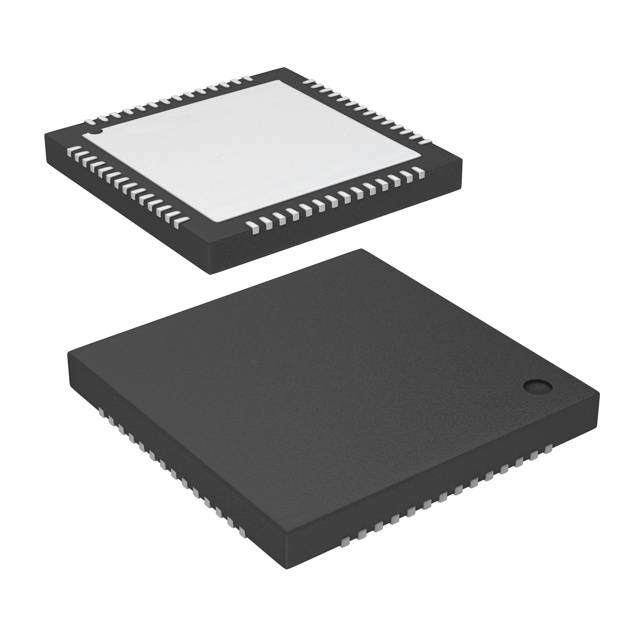

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 嵌入式处理器和控制器,片上系统 - SoC,LED照明片上系统- SoC,Cypress Semiconductor CY8CLED02D01-56LTXIPowerPSoC® CY8CLED |
| 数据手册 | http://www.cypress.com/?docID=49164 |
| 产品型号 | CY8CLED02D01-56LTXI |
| RAM容量 | 1K x 8 |
| 产品种类 | LED照明片上系统- SoC |
| 低电平输出电流 | 25 mA |
| 供应商器件封装 | 56-QFN（8x8）切割 |
| 其它名称 | 428-2967 |
| 包装 | 托盘 |
| 可编程输入/输出端数量 | 14 |
| 商标 | Cypress Semiconductor |
| 商标名 | PowerPSoC |
| 外设 | LED，LVD，POR，PWM，WDT |
| 安装风格 | SMD/SMT |
| 定时器数量 | 8 Timer |
| 封装 | Tray |
| 封装/外壳 | 56-VFQFN 裸露焊盘 |
| 封装/箱体 | QFN-56 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 260 |
| 振荡器类型 | 内部 |
| 接口 | API, DALI, DMX512, I2C, SPI, UART, USB |
| 数据RAM大小 | 1 kB |
| 数据Ram类型 | SRAM |
| 数据ROM大小 | 2 kB |
| 数据Rom类型 | EEPROM |
| 数据总线宽度 | 8 bit |
| 数据转换器 | - |
| 最大工作温度 | + 85 C |
| 最大时钟频率 | 48 MHz |
| 最小工作温度 | - 40 C |
| 标准包装 | 260 |
| 核心 | M8C |
| 核心处理器 | M8C |
| 核心尺寸 | 8-位 |
| 片上ADC | 6 x 12-bit |
| 片上DAC | 6 x 8-bit |
| 特色产品 | http://www.digikey.com/cn/zh/ph/Cypress/PowerPSoC.html |
| 电压-电源(Vcc/Vdd) | 4.75 V ~ 5.25 V |
| 电源电压 | 7 V to 32 V |
| 电源电流 | 16 mA |
| 程序存储器大小 | 16 kB |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 16KB（16K x 8） |
| 类型 | Power Programmable SoC Power Controllers |
| 系列 | CY8CLED02D01 |
| 输入/输出端数量 | 14 I/O |
| 连接性 | DALI， DMX512， I²C， IrDA， SPI， UART/USART |
| 速度 | 24MHz |
| 配用 | /product-detail/zh/CY3269N/428-2270-ND/1922919/product-detail/zh/CY3267/428-2281-ND/2043531/product-detail/zh/CY3268/428-2882-ND/2043532 |
| 高电平输出电流 | 10 mA |
