ICGOO在线商城 > CX5Z-A1B2C5-40-24.0D18
Datasheet下载- 型号： CX5Z-A1B2C5-40-24.0D18
- 制造商： CARDINAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格

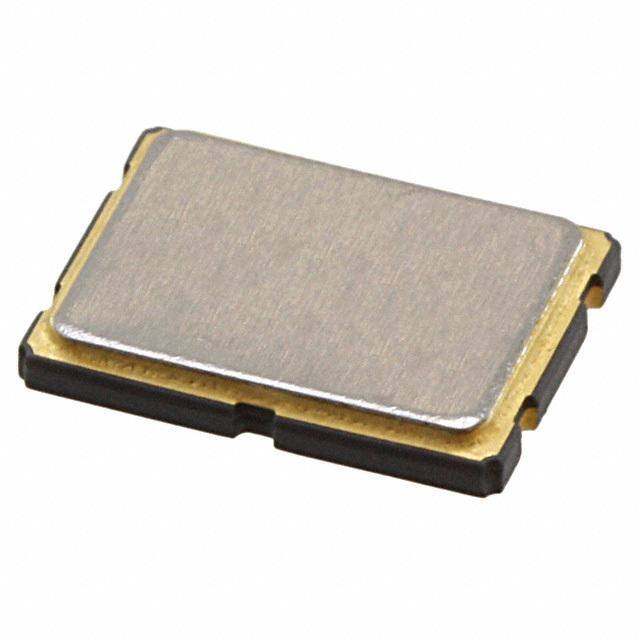

CX5Z-A1B2C5-40-24.0D18产品简介：
ICGOO电子元器件商城为您提供CX5Z-A1B2C5-40-24.0D18由CARDINAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CX5Z-A1B2C5-40-24.0D18价格参考以及CARDINALCX5Z-A1B2C5-40-24.0D18封装/规格参数等产品信息。 你可以下载CX5Z-A1B2C5-40-24.0D18参考资料、Datasheet数据手册功能说明书， 资料中有CX5Z-A1B2C5-40-24.0D18详细功能的应用电路图电压和使用方法及教程。
CX5Z-A1B2C5-40-24.0D18 是 Cardinal Components Inc.（现为 Diodes Incorporated 旗下品牌）推出的石英晶体谐振器，属于无源贴片晶体（SMD Crystal），标称频率为24.0 MHz，负载电容18 pF，工作温度范围为–40°C 至 +85°C，频率容差±20 ppm，老化率≤±5 ppm/年。 该器件典型应用于对频率稳定性、尺寸和可靠性要求较高的中高端电子系统中，主要包括： - 微控制器（MCU）与时钟基准：为ARM Cortex-M、RISC-V等低功耗MCU提供主时钟或RTC时钟源； - 通信模块：用于Wi-Fi、Bluetooth（如ESP32、nRF52系列）、LoRa模组及工业无线终端的系统时钟与射频同步； - 工业控制与自动化设备：PLC、HMI、传感器节点等需宽温稳定运行的场景； - 消费电子：智能穿戴设备（手表、手环）、TWS耳机主控芯片的时序参考； - 汽车电子二级应用：车载信息娱乐系统（IVI）子模块、OBD诊断仪等非安全关键域（注：该型号非AEC-Q200认证，不适用于动力/安全核心系统）。 其紧凑的SMD封装（如3225或2520尺寸，具体依后缀而定）、低相位噪声及良好温漂特性，使其在成本与性能间取得平衡，广泛适配于批量生产的嵌入式系统。
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 24MHZ 18PF SMD |
| ESR（等效串联电阻） | 30 欧姆 |
| 产品分类 | |
| 品牌 | Cardinal Components Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CX5Z-A1B2C5-40-24.0D18 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CX5 |
| 其它名称 | 370-1136-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.283" 长 x 0.205" 宽（7.20mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作模式 | 基谐 |
| 工作温度 | -10°C ~ 70°C |
| 标准包装 | 1,000 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 18pF |
| 频率 | 24MHz |
| 频率容差 | ±20ppm |
| 频率稳定度 | ±50ppm |
| 高度 | 0.051"（1.30mm） |
