ICGOO在线商城 > CX532Z-A5B3C5-70-25.0D18
Datasheet下载- 型号： CX532Z-A5B3C5-70-25.0D18
- 制造商： CARDINAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CX532Z-A5B3C5-70-25.0D18产品简介：
ICGOO电子元器件商城为您提供CX532Z-A5B3C5-70-25.0D18由CARDINAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CX532Z-A5B3C5-70-25.0D18价格参考以及CARDINALCX532Z-A5B3C5-70-25.0D18封装/规格参数等产品信息。 你可以下载CX532Z-A5B3C5-70-25.0D18参考资料、Datasheet数据手册功能说明书， 资料中有CX532Z-A5B3C5-70-25.0D18详细功能的应用电路图电压和使用方法及教程。
CX532Z-A5B3C5-70-25.0D18 是 Cardinal Components Inc.（现属 Diodes Incorporated）推出的一款石英晶体谐振器（Crystal），属于无源贴片晶体，典型参数为：频率25.0 MHz、精度±10 ppm（A5）、工作温度范围–20°C 至 +70°C（B3）、负载电容18 pF（D18）、封装尺寸为3.2 mm × 2.5 mm（CX532系列）。 该晶体主要应用于对频率稳定性、功耗和尺寸有中等要求的嵌入式电子系统中，典型场景包括： - 工业控制设备（如PLC模块、HMI人机界面、传感器节点），需在宽温范围内可靠启振； - 网络通信终端（如以太网PHY时钟、串口转WiFi/蓝牙模块的MCU主时钟），提供精准25 MHz基准频率； - 消费类电子产品（智能电表、POS机、打印机主控板），兼顾成本与稳定性； - 医疗便携设备（如血糖仪、监护仪外围MCU时钟源），满足工业级温漂要求（±10 ppm）。 其18 pF负载电容适配多数通用MCU（如STM32、ESP32、NXP Kinetis）的内部振荡电路，无需额外外挂电容即可稳定起振，简化PCB设计。不适用于高精度（如±2 ppm）、超宽温（–40°C~+105°C）或低抖动通信时钟（如USB 2.0高速PHY）等严苛场景。
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | CRYSTAL 25MHZ 18PF SMD |
| ESR（等效串联电阻） | 70 欧姆 |
| 产品分类 | |
| 品牌 | Cardinal Components Inc. |
| 数据手册 | |

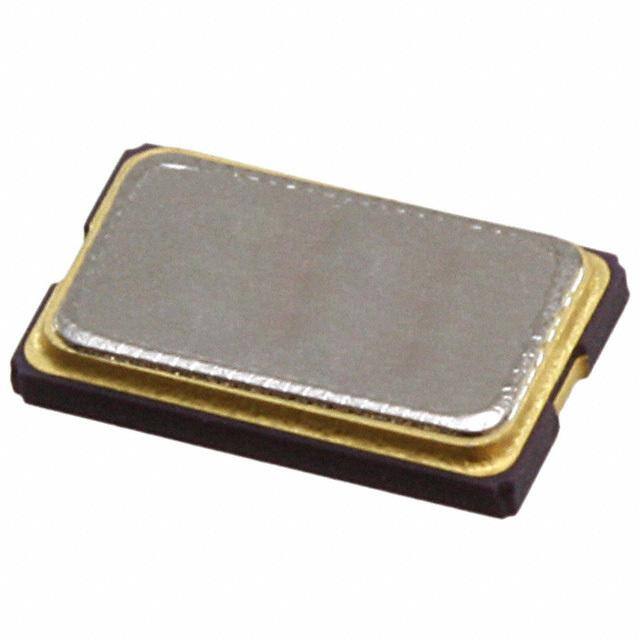

| 产品图片 |
|
| 产品型号 | CX532Z-A5B3C5-70-25.0D18 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CX532 |
| 其它名称 | 370-1189-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.197" 长 x 0.126" 宽（5.00mm x 3.20mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 2-SMD |
| 工作模式 | 基谐 |
| 工作温度 | -20°C ~ 70°C |
| 标准包装 | 1,000 |
| 等级 | - |
| 类型 | MHz 晶体 |
| 负载电容 | 18pF |
| 频率 | 25MHz |
| 频率容差 | ±20ppm |
| 频率稳定度 | ±30ppm |
| 高度 | 0.059"（1.50mm） |
