Datasheet下载- 型号： CWR-170-34-0203
- 制造商： CW Industries
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CWR-170-34-0203由CW Industries设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CWR-170-34-0203价格参考。CW IndustriesCWR-170-34-0203封装/规格：未分类， 暂无。您可以下载CWR-170-34-0203参考资料、Datasheet数据手册功能说明书，资料中有CWR-170-34-0203 详细功能的应用电路图电压和使用方法及教程。
CW Industries 的 CWR-170-34-0203 是一款卡边缘连接器（Edge Board Connector），专为高可靠性、中等密度的印刷电路板（PCB）边缘插接设计。其典型应用场景包括：工业控制设备中的模块化背板系统，如PLC扩展槽、I/O子卡与主控制器之间的信号/电源互连；通信设备（如基站基带单元、网络交换机线卡）中可插拔功能板与背板的对接；测试测量仪器（如ATE自动测试设备）中被测板卡（DUT board）与测试主机的快速连接；以及军用/航空电子领域对振动耐受性要求较高的加固型嵌入式系统——该系列连接器具备良好的抗振性、镀金触点（通常为30µ"金）和宽温工作范围（-55°C 至 +125°C），符合MIL-STD相关可靠性标准。CWR-170-34-0203 具体为双排、34位、0.100"（2.54mm）间距、直插式（Through-Hole）焊接型，适用于厚度1.6mm的标准FR4 PCB边缘，常用于需频繁插拔、中等信号完整性要求（支持DC至数十MHz数字信号及低速模拟信号）的板级互连场景。不适用于高速差分信号（如PCIe、USB3.0）或大电流供电主干路。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN CARDEDGE 34PIN TIN W/ORS |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | CW Industries |
| 数据手册 | http://switches-connectors-custom.cwind.com/browser?&plpver=10&prodid=1106&itemid=3859&assetid=1358点击此处下载产品Datasheet |

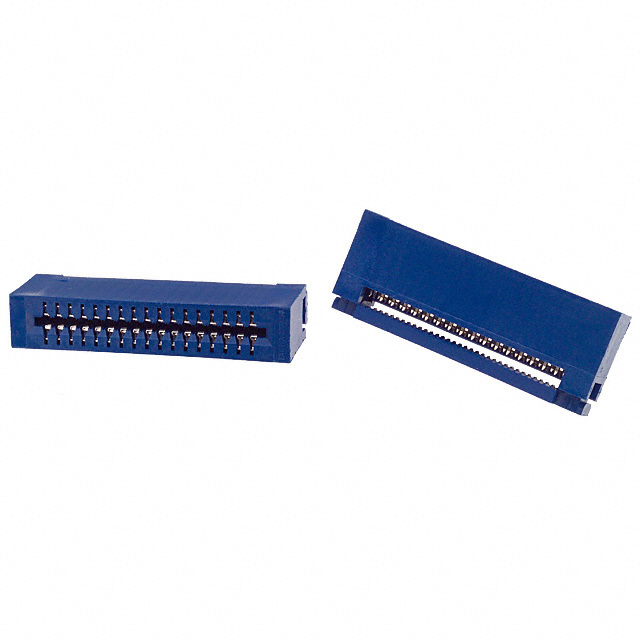

| 产品图片 |
|
| 产品型号 | CWR-170-34-0203 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 170 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25793 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 位/盘/排数 | 17 |
| 公母 | 母头 |
| 其它名称 | CCE34S |
| 包装 | 散装 |
| 卡厚度 | 0.032" ~ 0.070"（0.81mm ~ 1.78mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 自由悬挂 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑塑胶 |
| 标准包装 | 100 |
| 法兰特性 | - |
| 特性 | - |
| 端接 | IDC |
| 触头材料 | 磷青铜 |
| 触头类型 | 悬臂 |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 读数 | 双 |
| 针脚数 | 34 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 蓝 |
