ICGOO在线商城 > CWR-130-24-0203
Datasheet下载- 型号： CWR-130-24-0203
- 制造商： CW Industries
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CWR-130-24-0203产品简介：
ICGOO电子元器件商城为您提供CWR-130-24-0203由CW Industries设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CWR-130-24-0203价格参考以及CW IndustriesCWR-130-24-0203封装/规格参数等产品信息。 你可以下载CWR-130-24-0203参考资料、Datasheet数据手册功能说明书， 资料中有CWR-130-24-0203详细功能的应用电路图电压和使用方法及教程。

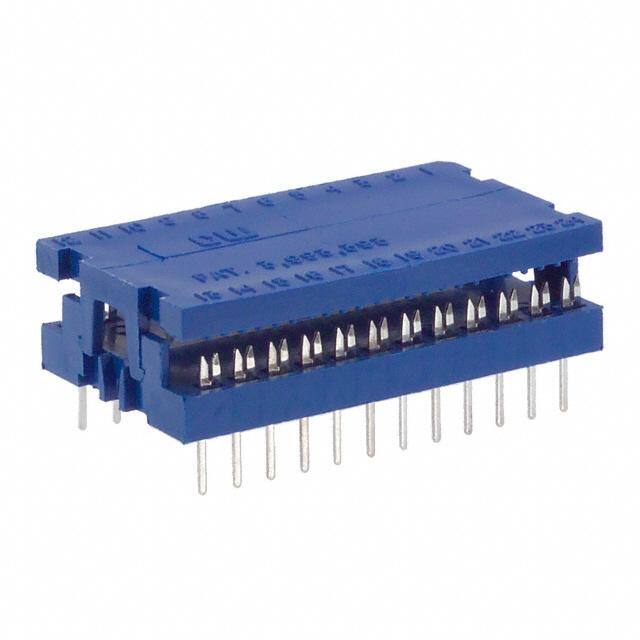

CWR-130-24-0203 是 CW Industries 推出的一款矩形板载直连式线对板（Wire-to-Board）连接器，适用于高可靠性、紧凑空间的工业与嵌入式系统。其典型应用场景包括：工业自动化控制设备（如PLC模块、I/O端子板），其中需将柔性扁平电缆（FFC/FPC）或压接式线束直接、稳固地接入PCB；医疗电子设备（如便携式监护仪、诊断模块），要求插拔顺畅、接触可靠且符合RoHS/UL认证；测试测量仪器（如数据采集卡、信号调理模块），利用其2.54mm间距、24位双排针设计实现多路模拟/数字信号的有序传输；以及通信基站的内部板间互连、LED照明驱动控制器等对成本敏感但需稳定连接的中低速信号场景。该型号具备防误插结构、镀金触点（保证低接触电阻与耐插拔性）、宽温工作范围（-40°C~105°C）及抗振动特性，不适用于高频高速（如USB 3.0、HDMI）或大电流功率传输场景。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CONNECTOR DIP 24 PIN TIN IDC集管和线壳 DIP Connector 24 PIN TIN IDC |
| 产品分类 | |
| 品牌 | CW Industries |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CW Industries CWR-130-24-0203CWR |
| 数据手册 | http://switches-connectors-custom.cwind.com/browser?&plpver=10&prodid=1107&itemid=3903&assetid=1364点击此处下载产品Datasheet |
| 产品型号 | CWR-130-24-0203 |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25793 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 集管和线壳 |
| 产品类型 | Connectors |
| 位置数量 | 24 |
| 其它名称 | CDP24S |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 商标 | CW Industries |
| 外壳材料 | Thermoplastic |
| 安装类型 | 通孔 |
| 安装风格 | - |
| 工厂包装数量 | 100 |
| 排数 | 2 |
| 排距 | 0.600"（15.24mm） |
| 板侧间距 | 0.100" （2.54mm） |
| 标准包装 | 100 |
| 特性 | 馈通 |
| 电缆端接 | IDC |
| 电缆间距 | 0.050" （1.27mm） |
| 相关产品 | /product-detail/zh/CWN-SR-24/CDSR24-ND/59370 |
| 端接类型 | Through Hole |
| 类型 | Flat Cable |
| 线规 | 28-30 AWG，绞合或实心 |
| 触头镀层 | 锡 |
| 触头镀层厚度 | - |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 连接器类型 | 带状缆线 |
| 针脚数 | 24 |
| 颜色 | 蓝 |
