Datasheet下载- 型号： CWN-370-16-0000
- 制造商： CW Industries
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CWN-370-16-0000由CW Industries设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CWN-370-16-0000价格参考。CW IndustriesCWN-370-16-0000封装/规格：未分类， 暂无。您可以下载CWN-370-16-0000参考资料、Datasheet数据手册功能说明书，资料中有CWN-370-16-0000 详细功能的应用电路图电压和使用方法及教程。

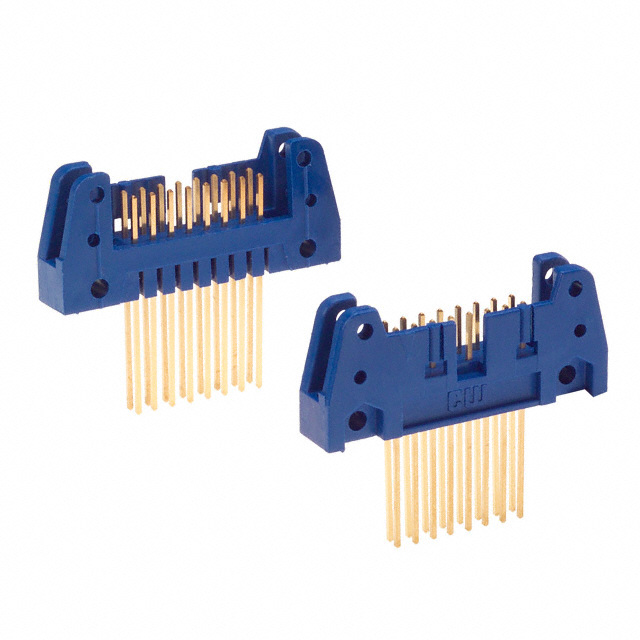

CW Industries 的 CWN-370-16-0000 是一款矩形连接器——针座（公插针），属于高可靠性、工业级压接式线对板（Wire-to-Board）连接器系列。其典型应用场景包括： - 工业自动化设备：用于PLC模块、I/O端子排、传感器与执行器的信号/电源连接，具备抗振动、耐插拔（≥500次）特性，适配严苛产线环境； - 轨道交通控制系统：在列车车载控制单元、门控系统或信号采集模块中提供稳定电气连接，符合UL94 V-0阻燃及部分EMC兼容要求； - 医疗设备内部互连：如影像设备（超声、监护仪）的板级信号传输，得益于低接触电阻（≤10 mΩ）和良好端子保持力，保障信号完整性； - 测试测量仪器：作为可插拔功能模块的接口，支持快速更换与维护； - 通信基站与边缘计算设备：用于电源分配（额定电流达7A/位）及低速控制信号连接，兼顾紧凑布局（2.54mm间距）与长期可靠性。 该型号为16位直式针座（镀金触点、磷青铜端子、PBT绝缘体），支持22–28 AWG导线压接，适用于手动或半自动压接工艺，广泛用于需高插拔寿命、强环境适应性及合规认证（UL/CSA）的中高端嵌入式系统。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HDR 16 PIN GOLD VERT WW |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | CW Industries |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CWN-370-16-0000 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CWN |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25793 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 其它名称 | CHW16G |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 2 |
| 排距 | 0.100"（2.54mm） |
| 标准包装 | 100 |
| 特性 | - |
| 相关产品 | /product-detail/zh/CWN-LK-L/CLKS02-ND/7124/product-detail/zh/CWN-LK-S/CLKS01-ND/5467 |
| 端接 | 绕接线 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.240"（6.10mm） |
| 触头镀层 | 金 |
| 触头镀层厚度 | 10µin （0.25µm） |
| 连接器类型 | 接头，有罩 |
| 配套产品 | /product-detail/zh/CWR-227-16-0203/CKC16S-ND/1122594/product-detail/zh/CWR-220-16-0203/CSC16S-ND/1122585/product-detail/zh/CWR-217-16-0203/CKR16S-ND/1122576/product-detail/zh/CWR-210-16-0203/CSR16S-ND/1122567/product-detail/zh/CWR-217-16-0003/CKR16T-ND/59336/product-detail/zh/CWR-217-16-0000/CKR16G-ND/59334/product-detail/zh/CWR-227-16-0003/CKC16T-ND/59301/product-detail/zh/CWR-227-16-0000/CKC16G-ND/59299/product-detail/zh/CWR-210-16-0003/CSR16T-ND/59267/product-detail/zh/CWR-210-16-0000/CSR16G-ND/59265/product-detail/zh/CWR-220-16-0003/CSC16T-ND/14444/product-detail/zh/CWR-220-16-0000/CSC16G-ND/9629 |
| 针脚数 | 16 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 蓝 |
