ICGOO在线商城 > CPPLT5-LT76P
Datasheet下载- 型号： CPPLT5-LT76P
- 制造商： CARDINAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CPPLT5-LT76P产品简介：
ICGOO电子元器件商城为您提供CPPLT5-LT76P由CARDINAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CPPLT5-LT76P价格参考以及CARDINALCPPLT5-LT76P封装/规格参数等产品信息。 你可以下载CPPLT5-LT76P参考资料、Datasheet数据手册功能说明书， 资料中有CPPLT5-LT76P详细功能的应用电路图电压和使用方法及教程。
CPPLT5-LT76P 是 Cardinal Components Inc.（现属 Diodes Incorporated）推出的可编程 LVDS 输出振荡器，属于 CPPLT 系列低抖动、宽频可编程时钟器件。其典型应用场景包括： - 通信设备：用于 5G 基站、光模块（如 SFP+/QSFP）、路由器与交换机中的时钟同步与数据链路定时，支持多速率协议（如 PCIe、SATA、Ethernet）所需的灵活频率配置。 - 数据中心与服务器：为 FPGA、ASIC、高速 SerDes 接口提供低相位抖动（典型值 < 0.3 ps RMS，12 kHz–20 MHz）的参考时钟，满足 PCI Express Gen4/Gen5 和 USB4 对时序严苛的要求。 - 工业与医疗电子：在高可靠性要求的嵌入式系统（如工业相机、医学成像设备）中，提供可编程、单电源（3.3 V）、无外部晶振的紧凑时钟方案，简化BOM并提升设计灵活性。 - 测试测量仪器：作为可调基准源，支持多通道同步采样与频率扫描功能，适用于示波器、信号发生器等需快速切换输出频率（范围通常为 10–800 MHz）的场景。 该器件采用 5×3.2 mm 6引脚 SMD 封装，支持 I²C 编程，出厂前可预设频率与输出格式（LVDS），亦支持现场重配置，适用于需小批量定制、快速迭代的中高端电子系统。
| 参数 | 数值 |
| 产品目录 | 晶体和振荡器 |
| 描述 | OSC 3.3V PROG TTL PWRDN 100PPM |
| 产品分类 | |
| 品牌 | Cardinal Components Inc. |
| 数据手册 | |

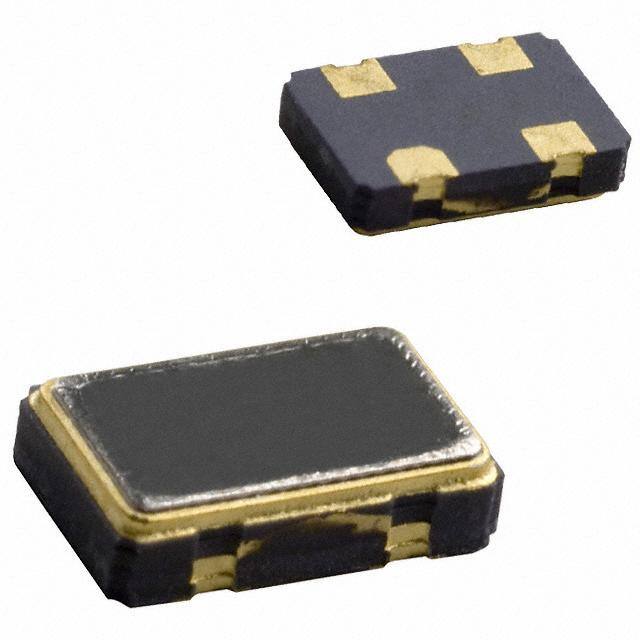

| 产品图片 |
|
| 产品型号 | CPPLT5-LT76P |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CPPL， FIPO™ |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 功能 | 待机 （断电） |
| 包装 | 管件 |
| 可用频率范围 | 1MHz ~ 100MHz |
| 大小/尺寸 | 0.197" 长 x 0.126" 宽（5.00mm x 3.20mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，无引线（DFN，LCC） |
| 工作温度 | -40°C ~ 85°C |
| 扩频带宽 | - |
| 标准包装 | 90 |
| 电压-电源 | 3.3V |
| 电流-电源（最大值） | 25mA |
| 电流-电源（禁用）（最大值） | 50µA |
| 类型 | 由 Digi-Key 编程（请在网站订购单中输入您需要的频率） |
| 输出 | TTL |
| 配用 | /product-detail/zh/SC-5320/SC-5320-ND/638526/product-detail/zh/PG-3000/PG-3000-ND/557892 |
| 频率稳定度 | ±100ppm |
| 高度 | 0.051"（1.30mm） |
