ICGOO在线商城 > CMB02070X5601GB200
Datasheet下载- 型号： CMB02070X5601GB200
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CMB02070X5601GB200产品简介：
ICGOO电子元器件商城为您提供CMB02070X5601GB200由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CMB02070X5601GB200价格参考以及VishayCMB02070X5601GB200封装/规格参数等产品信息。 你可以下载CMB02070X5601GB200参考资料、Datasheet数据手册功能说明书， 资料中有CMB02070X5601GB200详细功能的应用电路图电压和使用方法及教程。
CMB02070X5601GB200 并非片式电阻器，而是 Vishay Semiconductor Diodes Division（现属Vishay集团）生产的 厚膜片式电阻网络（Chip Resistor Network / Array），具体为： - 封装：CMB0207（即 0207 英寸尺寸，约 5.0×1.9 mm），含 2 个独立电阻； - 阻值：5.6 kΩ（X5601 表示 560 × 10¹ = 5.6 kΩ），公差 ±2%（G），TCR ±200 ppm/°C（B200）； - 类型：高可靠性、宽温（–55°C 至 +155°C）、抗硫化厚膜电阻网络，非单颗片式电阻。 该器件典型应用场景包括： ✅ 工业控制与电源管理：用于电压分压、电流检测反馈回路、DC-DC转换器中的基准设置或误差放大器偏置； ✅ 汽车电子：满足AEC-Q200标准（CMB系列具备车规级认证），适用于引擎控制单元（ECU）、车身控制模块（BCM）中需高稳定性与抗环境应力的传感信号调理电路； ✅ 通信设备：在基站射频前端或光模块中，作为阻抗匹配、偏置网络或ADC/DAC参考分压网络； ✅ 医疗与仪器仪表：因低噪声、良好长期稳定性及温度一致性，适用于精密测量设备的校准电路和传感器接口。 注意：该型号不适用于高频射频主通路（寄生电感/电容较大），亦非功率型电阻（额定功率通常为0.25W/通道），应避免在大电流或超高温连续工况下使用。选型时需确认其为电阻网络（双端子独立结构），而非单电阻或二极管——Vishay Diodes Division虽以二极管闻名，但CMB系列属其整合后的厚膜电阻产品线。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 5.6K OHM 1W 2% 0207 MELF |
| 产品分类 | |
| 品牌 | Vishay Beyschlag |
| 数据手册 | |

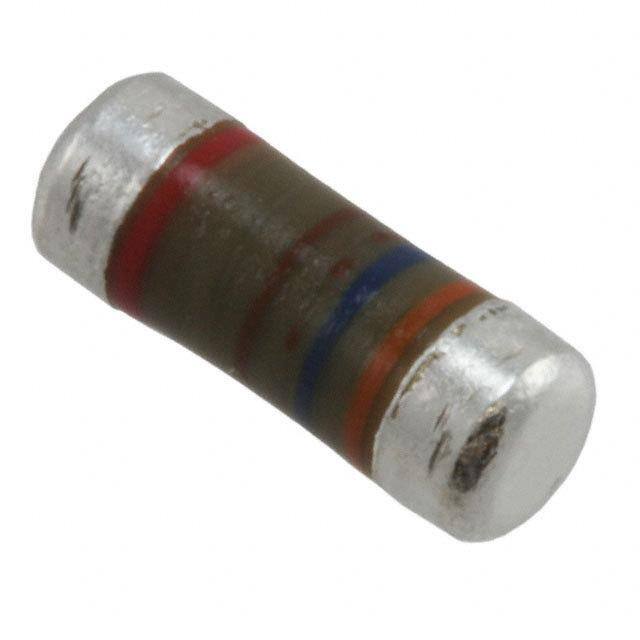

| 产品图片 |
|
| 产品型号 | CMB02070X5601GB200 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CMB |
| 产品目录绘图 |
|
| 供应商器件封装 | 0207 |
| 其它名称 | CMB-5.6KCT |
| 功率(W) | 1W |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.087" 直径 x 0.228" 长（2.20mm x 5.80mm） |
| 容差 | ±2% |
| 封装/外壳 | MELF，0207 |
| 成分 | 炭膜 |
| 标准包装 | 1 |
| 温度系数 | - |
| 特性 | 脉冲耐受 |
| 电阻(Ω) | 5.6k |
| 端子数 | 2 |
| 高度 | - |
