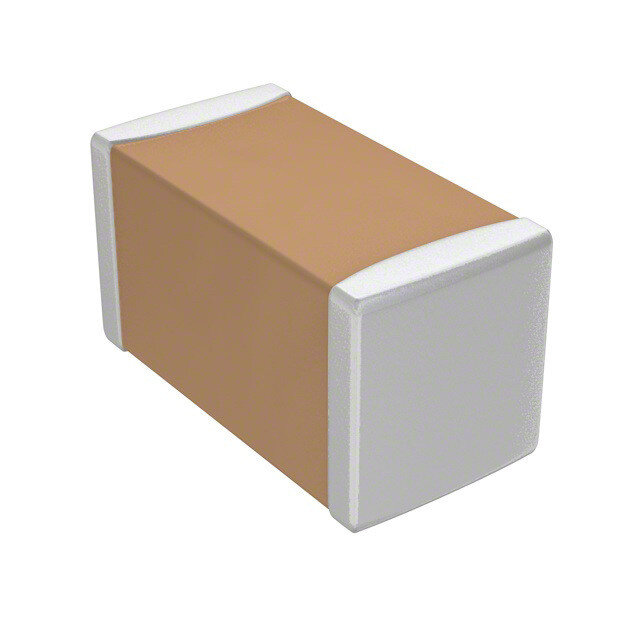

图片仅供参考
详细数据请看参考数据手册
- 型号： CL05C070DB5NNND
- 制造商： SAMSUNG
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CL05C070DB5NNND由SAMSUNG设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CL05C070DB5NNND价格参考。SAMSUNGCL05C070DB5NNND封装/规格：未分类， 暂无。您可以下载CL05C070DB5NNND参考资料、Datasheet数据手册功能说明书，资料中有CL05C070DB5NNND 详细功能的应用电路图电压和使用方法及教程。
Samsung Electro-Mechanics生产的CL05C070DB5NNND是一款多层陶瓷电容器（MLCC），封装尺寸为0402（1.0×0.5 mm），额定电容为0.7 pF，容差±0.1 pF（D级），额定电压50 V，采用C0G/NP0类温度稳定介质（具有极低的电容温度系数、高Q值和优异的频率/电压稳定性）。 该型号主要应用于对高频性能、低损耗和高稳定性要求严苛的射频（RF）与微波电路中，典型场景包括：智能手机、Wi-Fi 6/6E/7和5G通信模块中的射频前端（RFFE）匹配网络；天线调谐电路（Antenna Tuning）、功率放大器（PA）输出匹配、低噪声放大器（LNA）输入匹配；以及蓝牙、GPS、UWB等短距离无线收发系统中的谐振、滤波与耦合回路。其超小容值（0.7 pF）特别适用于高频段（如2.4 GHz、5 GHz、6 GHz甚至毫米波频段）的精细阻抗匹配与相位校准，确保信号完整性与能效。此外，C0G介质特性使其在宽温范围（–55°C ~ +125°C）及长期工作下仍保持电容值高度稳定，适合车载信息娱乐系统、工业物联网节点及高端可穿戴设备等高可靠性应用。需注意：该器件不适用于电源去耦或大电流滤波等中低频大容值场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 7PF 50V NP0 0402 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | Samsung Electro-Mechanics America, Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CL05C070DB5NNND |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CL |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.022"（0.55mm） |
| 大小/尺寸 | 0.039" 长 x 0.020" 宽（1.00mm x 0.50mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.5pF |
| 封装/外壳 | 0402（1005 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 50,000 |
| 温度系数 | C0G，NP0 |
| 特性 | - |
| 特色产品 | http://www.digikey.cn/product-highlights/cn/zh/samsung-mlcc-ceramic-capacitors/4040 |
| 电压-额定 | 50V |
| 电容 | 7.0pF |
| 等级 | - |
| 高度-安装（最大值） | - |
%205.jpg)
