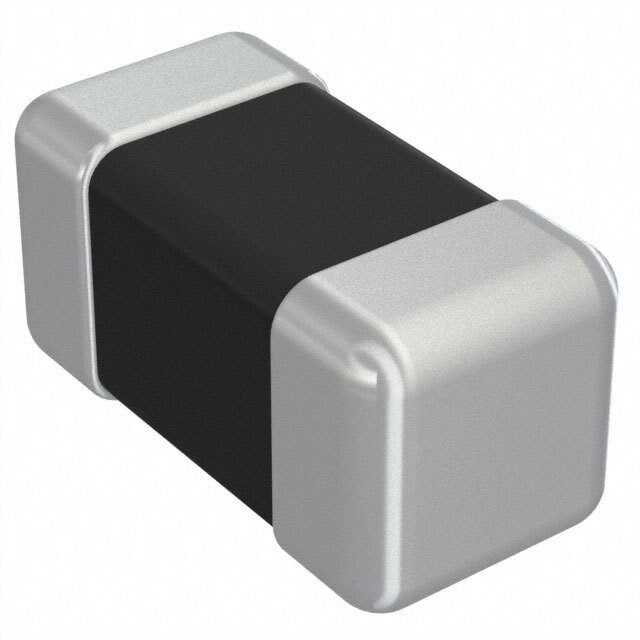

图片仅供参考
详细数据请看参考数据手册
- 型号： CIM03U800NC
- 制造商： SAMSUNG
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CIM03U800NC由SAMSUNG设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CIM03U800NC价格参考。SAMSUNGCIM03U800NC封装/规格：未分类， 暂无。您可以下载CIM03U800NC参考资料、Datasheet数据手册功能说明书，资料中有CIM03U800NC 详细功能的应用电路图电压和使用方法及教程。
Samsung Electro-Mechanics 的 CIM03U800NC 是一款超小型（0201英寸封装，即0.6×0.3 mm）、额定阻抗为80Ω（@100 MHz）、直流电阻低（典型值0.15Ω）、额定电流达500mA 的铁氧体磁珠（Ferrite Bead），属于高性能EMI抑制芯片元件。 其主要应用场景包括： - 高速数字电路的电源滤波：用于智能手机、可穿戴设备、TWS耳机等便携式电子产品的主处理器（AP）、内存（LPDDR）、摄像头模组或射频收发器（RFIC）的局部电源去耦，有效吸收100 MHz–1 GHz频段的高频噪声，防止开关噪声耦合至敏感模拟/射频电路。 - 高速信号线EMI抑制：串联于USB 2.0、MIPI D-PHY、I²C等低速至中速信号线，抑制共模噪声并降低辐射发射（RE），满足IEC 61000-4-3等EMC标准要求。 - 电池供电系统噪声管理：在PMIC输出端或LDO后级使用，提升电源纯净度，延长电池续航并增强系统稳定性。 该器件具备优异的直流偏置特性（大电流下阻抗衰减小）、高可靠性（符合AEC-Q200车规预兼容设计）及优良的焊点强度，适用于高密度SMT贴装与回流焊工艺。广泛应用于消费电子、IoT终端及部分车载信息娱乐子系统中对空间、性能与EMC有严苛要求的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| DC电阻(DCR) | 400 毫欧最大 |
| 描述 | FERRITE CHIP 80 OHM 200MA 0201 |
| 产品分类 | 铁氧体磁珠和芯片 |
| 品牌 | Samsung Electro-Mechanics America, Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CIM03U800NC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CIM03 |
| 不同频率时的阻抗 | 80 欧姆 @ 100MHz |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.024" 长 x 0.012" 宽（0.60mm x 0.30mm） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 0201（0603 公制） |
| 标准包装 | 10,000 |
| 滤波器类型 | 差模 - 单线 |
| 特色产品 | http://www.digikey.cn/product-highlights/cn/zh/samsung-cib-cim-series-chip-beads/4059 |
| 额定电流 | 200mA |
| 高度（最大值） | 0.024"（0.60mm） |
