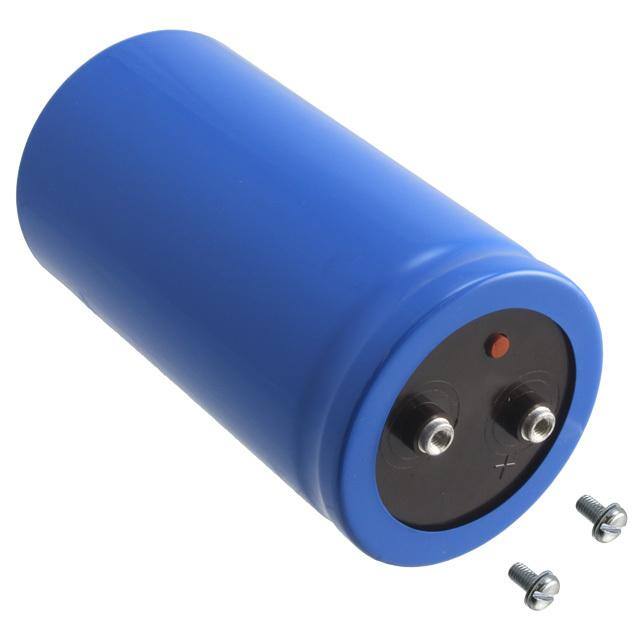

/CGS114U025X5C.jpg)
Datasheet下载- 型号： CGS114U025X5C
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS114U025X5C由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS114U025X5C价格参考。Cornell DubilierCGS114U025X5C封装/规格：未分类， 暂无。您可以下载CGS114U025X5C参考资料、Datasheet数据手册功能说明书，资料中有CGS114U025X5C 详细功能的应用电路图电压和使用方法及教程。
CGS114U025X5C 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为：110,000 µF（114U 表示 110,000 µF，EIA编码）、25 V 额定电压、径向引线、螺栓安装（X5C 含义：X=螺栓端子，5=5.0 mm 螺栓直径，C=带橡胶密封圈的圆柱形罐体），具有高纹波电流承受能力与长寿命设计（通常≥2000–3000小时@105°C）。 该型号主要应用于对大容量储能、强脉冲滤波和高可靠性要求的工业电源场景，典型包括： - 开关电源（SMPS）的输入/输出级大容量滤波，尤其在大功率通信电源、服务器电源或UPS系统中，用于平抑整流后低频纹波并提供瞬态能量支撑； - 变频器与电机驱动器的直流母线支撑电容，吸收IGBT开关引起的高频纹波及回馈能量，稳定母线电压； - 焊接设备、激光电源等高脉冲负载电源，利用其低ESR与高纹波电流能力（典型值约12–15 A RMS），满足短时大电流放电需求； - 可再生能源系统，如光伏逆变器或储能变流器（PCS）中的直流侧缓冲与稳压环节。 需注意：该器件为极性电容，必须正确极性安装；推荐工作温度≤105°C，降额使用可显著延长寿命；螺栓安装方式适用于高振动或高可靠性要求的工业环境。不适用于高频信号耦合或精密定时电路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 110000UF 25V SCREW |
| ESR（等效串联电阻） | 8 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS114U025X5C |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 110000µF |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 类型 | - |
| 纹波电流 | 20.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 25V |
| 高度-安装（最大值） | 5.125"（130.18mm） |
