Datasheet下载- 型号： CGS103U150V5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS103U150V5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS103U150V5L价格参考。Cornell DubilierCGS103U150V5L封装/规格：未分类， 暂无。您可以下载CGS103U150V5L参考资料、Datasheet数据手册功能说明书，资料中有CGS103U150V5L 详细功能的应用电路图电压和使用方法及教程。
CGS103U150V5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为10,000 µF / 150 VDC，径向引线、低阻抗（L系列代表长寿命、低ESR）、带安全泄压阀，符合RoHS。该型号典型应用于需大容量储能与纹波电流处理的中高压直流环节。 主要应用场景包括： - 工业电源系统：如PLC电源、变频器（VFD）的直流母线滤波，用于平抑整流后脉动电压、吸收再生能量； - UPS不间断电源：作为主直流支撑电容，在市电中断时维持逆变器短时供电，并缓冲负载突变； - 焊接设备与激光电源：提供瞬时大电流放电能力，满足脉冲功率需求； - 电机驱动与再生能源系统：在光伏逆变器或风电变流器的DC-Link环节，稳定母线电压并抑制开关噪声； - 医疗成像设备（如X光发生器）：配合高压整流模块实现能量存储与释放控制。 其150 V额定电压、高容值及优化的高频特性（低ESR/ESL），使其特别适合中等功率（数百瓦至数kW级）、中等频率（kHz级PWM）工况。使用时需注意安装方向（极性）、环境温度（推荐≤105℃）、散热条件及寿命降额（高温下寿命显著缩短）。不适用于交流耦合或反向电压场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 10000UF 150V SCREW |
| ESR（等效串联电阻） | 15 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

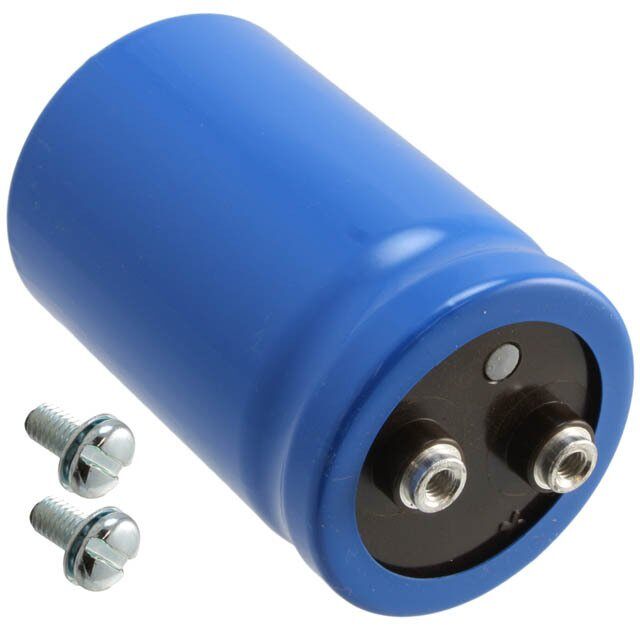

| 产品图片 |
|
| 产品型号 | CGS103U150V5L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 2.000" 直径（50.80mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 10000µF |
| 相关产品 | /product-detail/zh/125565-09/338-1364-ND/1287203 |
| 类型 | - |
| 纹波电流 | 12.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 150V |
| 高度-安装（最大值） | 5.625"（142.88mm） |
