Datasheet下载- 型号： CGRC506-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGRC506-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGRC506-G价格参考。COMCHIP TECHNOLOGYCGRC506-G封装/规格：未分类， 暂无。您可以下载CGRC506-G参考资料、Datasheet数据手册功能说明书，资料中有CGRC506-G 详细功能的应用电路图电压和使用方法及教程。
CGRC506-G 是 Comchip Technology 推出的一款玻璃钝化、轴向引线型硅整流二极管（单管），额定平均整流电流为 5A，反向重复峰值电压（VRRM）为 600V，具有低正向压降、高浪涌电流承受能力（IFSM ≥ 150A）及优良的热稳定性。 其典型应用场景包括： - 通用工业电源整流：用于开关电源（SMPS）、线性电源的输入级AC-DC整流桥前级或单相半波/全波整流电路； - 家电与消费电子：适用于空调、洗衣机、LED驱动器、充电器等设备中对成本敏感且需中等功率整流的场合； - 电机控制与驱动电路：在小型直流电机驱动、继电器驱动、电磁阀控制等感性负载的续流/钳位保护中，配合其他器件实现能量泄放； - 照明系统：如高压LED模组的交流直驱（AC-LED）整流环节； - 工控与仪表电源：在PLC模块、传感器供电单元、电表电源等对可靠性与温度适应性（工作结温 -65℃~+175℃）有要求的嵌入式电源中稳定运行。 该器件采用DO-201AD封装，机械强度好、易于通孔焊接，适合自动化插件生产，兼顾性能与性价比，广泛应用于中低功率、非高频（<100kHz）整流场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE GEN PURP 800V 5A DO214AB |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

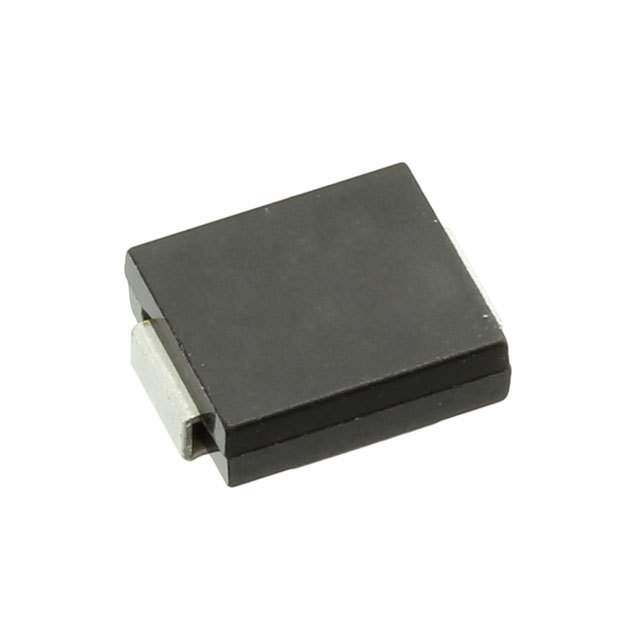

| 产品图片 | |
| 产品型号 | CGRC506-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.15V @ 5A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 800V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AB，（SMC） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | 150°C （最大） |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 800V |
| 电流-平均整流(Io) | 5A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
