Datasheet下载- 型号： CFR200J22R
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CFR200J22R由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CFR200J22R价格参考。CORCOM/TYCO ELECTRONICSCFR200J22R封装/规格：未分类， 暂无。您可以下载CFR200J22R参考资料、Datasheet数据手册功能说明书，资料中有CFR200J22R 详细功能的应用电路图电压和使用方法及教程。

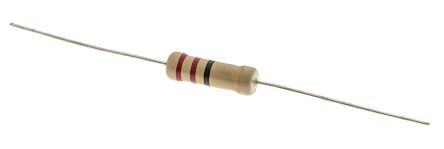

CFR200J22R是TE Connectivity（泰科电子）旗下的一款通孔式碳膜电阻器，阻值为22Ω，精度±5%（J档），额定功率1/4W（0.25W），采用轴向引线、环氧树脂封装，具备良好的耐湿性、稳定性及成本效益。 该电阻典型应用于对精度和功率要求不高的通用模拟与数字电路中，例如： - 消费类电子产品的限流与分压电路（如LED驱动限流、按键检测上拉/下拉）； - 工业控制板中的信号调理、传感器接口（如电位器分压网络、热敏电阻偏置电路）； - 电源管理模块中的启动电阻、反馈网络或初级侧电流检测辅助电阻； - 教学实验与原型开发（因通孔封装易于手工焊接与插拔，适合面包板及PCB通孔焊接）。 需注意：其22Ω阻值较低，用于限流时应校核功耗（如在12V电路中流过500mA时功耗达5.5W，远超额定0.25W），故实际应用中多用于小电流信号路径（如mA级偏置、逻辑电平转换）或与其他元件配合实现功能，而非大功率负载。不适用于高精度、高频或高可靠性军工/医疗主通道，但在成本敏感、批量生产的民用电子产品中具有广泛适用性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 品牌 | TE Connectivity / Neohm |
| 产品目录 | 无源元件 |
| 描述 | 碳膜电阻器 - 透孔 22Ohm 2W 500PPM |
| 产品分类 | 电阻器 |
| 产品手册 | http://www.te.com/catalog/pn/en/CFR200J22R?RQPN=CFR200J22R |
| 产品图片 |
|
| rohs | 符合RoHS |
| 产品系列 | 薄膜电阻器,碳膜电阻器 - 透孔,TE Connectivity / Neohm CFR200J22R |
| 产品型号 | CFR200J22R |
| 产品种类 | 碳膜电阻器 - 透孔 |
| 功率额定值 | 2 W |
| 商标 | TE Connectivity / Neohm |
| 外壳直径 | 5.5 mm |
| 外壳长度 | 16 mm |
| 容差 | 5 % |
| 工作温度范围 | - 55 C to + 155 C |
| 工厂包装数量 | 1000 |
| 温度系数 | - 100 PPM / C, - 500 PPM / C |
| 电阻 | 22 Ohms |
| 端接类型 | Axial |
| 类型 | Carbon Film Fixed Resistors |
| 系列 | CFR |
| 零件号别名 | 2-1623929-3 |
