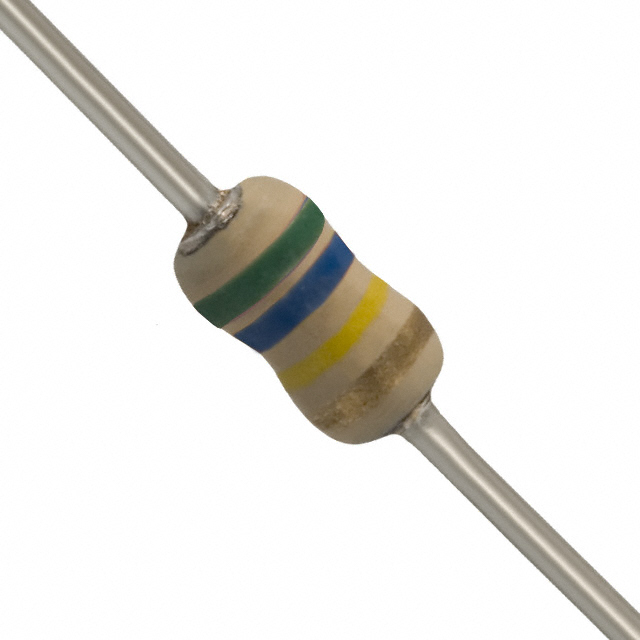

图片仅供参考
详细数据请看参考数据手册
- 型号： CFR-12JB-52-560K
- 制造商： YAGEO AMERICA CORPORATION
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
CFR-12JB-52-560K产品简介：
ICGOO电子元器件商城为您提供CFR-12JB-52-560K由YAGEO AMERICA CORPORATION设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供CFR-12JB-52-560K价格参考以及YAGEO AMERICA CORPORATIONCFR-12JB-52-560K封装/规格参数等产品信息。 你可以下载CFR-12JB-52-560K参考资料、Datasheet数据手册功能说明书， 资料中有CFR-12JB-52-560K详细功能的应用电路图电压和使用方法及教程。
CFR-12JB-52-560K 是一款通孔式（THT）碳膜电阻器，阻值为560kΩ，精度±5%，额定功率1/4W（0.25W），符合CFR系列标准，常用于通用电子电路中。其典型应用场景包括： - 信号调理与分压电路：在传感器接口、电位器调节、ADC参考电压分压网络中，提供稳定偏置或比例衰减； - 限流与上拉/下拉：用于LED限流（低电流指示场景）、微控制器I/O口的上拉/下拉（如复位电路、按键检测），确保逻辑电平可靠； - 模拟电路基础应用：在音频前置放大、RC滤波（高通/低通）、振荡器偏置等低频模拟电路中承担阻性功能； - 工业与家电控制板：广泛应用于电源管理模块、继电器驱动电路、电机控制反馈回路等对成本敏感、可靠性要求适中的场合； - 维修与替换：因封装标准（轴向引线、径向尺寸兼容EIA-0207）、参数通用，常作为国产替代型号用于各类消费电子、仪器仪表的维护升级。 需注意：该电阻为碳膜材质，温度系数较大（约−800 ppm/℃），不适用于高精度、低温漂或高频（>1 MHz）场景；工作环境应避免高湿、强腐蚀及持续高温（建议≤70℃）。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | RES 560K OHM 1/6W 5% AXIAL |
| 产品分类 | |
| 品牌 | Yageo |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CFR-12JB-52-560K |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CFR |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21511 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | 560K CR-1/8W-B 5% |
| 功率(W) | 0.167W，1/6W |
| 包装 | 散装 |
| 大小/尺寸 | 0.075" 直径 x 0.134" 长（1.90mm x 3.40mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 工具箱 | /product-detail/zh/RSE200/RSE200-ND/58058/product-detail/zh/RS112/RS112-ND/19985 |
| 成分 | 炭膜 |
| 标准包装 | 200 |
| 温度系数 | -700ppm/°C |
| 特性 | - |
| 电阻(Ω) | 560k |
| 端子数 | 2 |
| 高度 | - |
