Datasheet下载- 型号： CF322513-R12K
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF322513-R12K由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF322513-R12K价格参考。BournsCF322513-R12K封装/规格：未分类， 暂无。您可以下载CF322513-R12K参考资料、Datasheet数据手册功能说明书，资料中有CF322513-R12K 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CF322513-R12K 是一款贴片式固定电感器（功率电感），尺寸为 3.2×2.5×1.3 mm（EIA 1210 封装），电感值为 0.12 µH（R12 表示 0.12 µH，K 表示 ±10% 精度）。其典型应用场景包括： - DC-DC 电源转换电路：常用于手机、平板、笔记本等便携设备的降压（Buck）转换器中，作为储能与滤波电感，配合控制器和MOSFET实现高效电压调节。 - 负载点（PoL）供电系统：为CPU、GPU、FPGA等高性能数字芯片提供稳定、低纹波的内核供电（如1V–1.2V），得益于其低直流电阻（DCR）和良好饱和电流特性（典型Isat ≈ 8.5A），可承受瞬态大电流。 - EMI 滤波与噪声抑制：在电源输入/输出端与电容组成π型或LC滤波网络，抑制高频开关噪声（MHz级），满足CISPR 32等电磁兼容要求。 - 车载信息娱乐系统与ADAS模块：符合AEC-Q200 可靠性标准（该型号有车规版本），适用于12V/48V车载电源管理，如T-Box、摄像头模组供电。 该器件具有铁氧体磁芯、全屏蔽结构，抗干扰强、漏磁小，适合高密度PCB布局。注意需结合实际温升与饱和电流选型，避免重载下电感量骤降影响系统稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 220 毫欧最大 |
| 描述 | INDUCTOR MULTILAYER .12UH 3225 |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

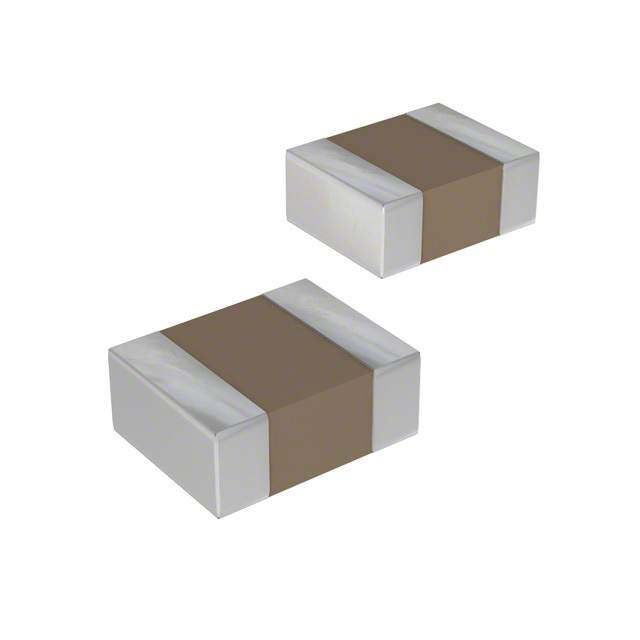

| 产品图片 |
|
| 产品型号 | CF322513-R12K |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CF322513 |
| 不同频率时的Q值 | 30 @ 25.2MHz |
| 供应商器件封装 | 1210 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.126" 长 x 0.100" 宽 （3.20mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 1210（3225 公制） |
| 屏蔽 | 屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 2,500 |
| 电感 | 120nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 25.2MHz |
| 频率-自谐振 | 500MHz |
| 额定电流 | 450mA |
| 高度-安装（最大值） | 0.059"（1.50mm） |
